TIP-ON BLUMOTION за TANDEMBOX
Специфични продуктови детайли
Основа на механичната система на отваряне е специално разработената корпусна шина-TANDEMBOX. С различните варианти на TIP-ON BLUMOTION могат да се реализират различни номинални дължини и диапазони на тегло. Всички допълнителни компоненти са универсално използваеми.
Корпусна шина
| Класове на натоварване | Номинални дължини |
|---|---|
|
30
|
270 - 600
|
|
65
|
450 - 650
|
Комплект механизъм и увличаща планка
| Номинална дължина | Диапазон на теглото | Механизъм | Цветови код |
|---|---|---|---|
|
270-300 mm
|
≤10 kg
>10-20 кg |
S0
S1 |
Бяло
Светло сиво |
|
350–650 mm
|
≤20 kg
15–40 kg 35-65 kg |
L1
L3 L5 |
Светло сиво
Прашно сиво Черен |
TIP-ON BLUMOTION-помощ при избор
За оптимална функция на отваряне и затваряне е важна употребата на препоръчания TIP-ON BLUMOTION-механизъм. Използвайте продуктовия ни конфигуратор за избор на правилни обкови.
Стартиране на продуктов конфигуратор
В допълнение тази брошура предлага полезна информация за избор на механизми:
DL Link FO-081
Синхронизация
За оптимална функция и повишаване обхвата на действие препоръчваме употребата на синхронизация. Това става посредством синхронизиращ вал
Област на отваряне със и без синхронизация

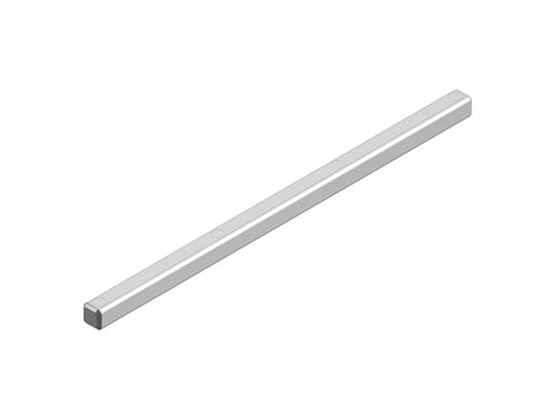

Синхронизиращ вал със синхронизиращ адаптер за вътрешна ширина ≥ 287 mm
Едностранна синхронизация за оразмеряване на вътрешни ширини от 238 – 286 mm
Примери за приложение
