AVENTOS HKi
Genomtänkt bearbetningskoncept och integrerade funktioner
För att kunna integrera AVENTOS HKi i skåpsidan måste först ett välfyllt glas med sågspån avlägsnas. Hur vill du montera vårt allra smalaste klaffbeslag? Du väljer själv bearbetningssätt beroende på hur ditt snickeri är utrustat, antal beslag du ska bearbeta och ifall du vi lägga ut vissa moment eller inte. Oavsett val smälter beslaget harmoniskt in i skåpet.

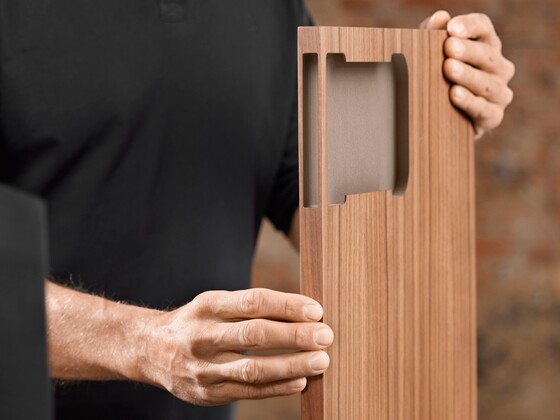

Helintegrerad med MDF-skivor
Våra satser med förfrästa MDF-skivor har redan de centrerade urfräsningarna för AVENTOS HKi. De förfrästa MDF-skivorna med måtten 450 mm x 600 mm x 19 mm kapas till önskade mått och faneras eller lackeras.
Vi har utvecklat en speciell kantfräs så att du smidigt kan frilägga urfräsningen efter att skivorna fanerats.
Helintegrerad med fräsmallsats
För bearbetningen med en handöverfräs har vi utvecklat olika fräsmallar och lämpliga kopierfräs, med dessa fräser du exakt ur för lyftmekanismen och täckplattan.
Helintegrerad, tvådelade skåpsidor
Med din CNC-maskin fräser du ur två halva skåpsidor som därefter limmas ihop.
Helintegrerad, tvådelade skåpsidor
Med din CNC-maskin fräser du ur två halva skåpsidor som därefter limmas ihop.
Delintegrerad med täckkåpa
Med en CNC-maskin eller handöverfräs fräser du ur skåpsidan så att lyftmekanismen får plats. Denna täcks sedan med en magnetisk matchande täckkåpa. Med branding element-täckbrickor med eget tryck sätter du stilen.
Helintegrerad med MINIMILL

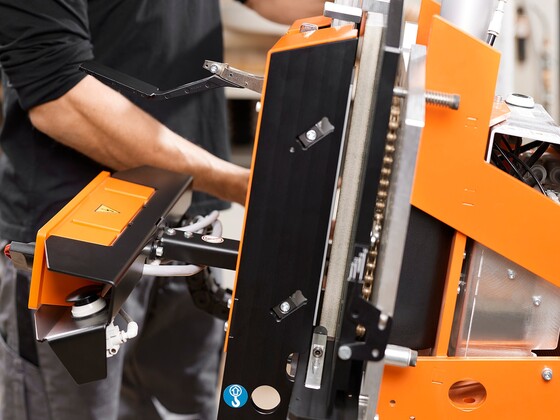

MINIMILL är en speciell fräsmaskin som utvecklats för produktion i större kvantiteter. Med den fräser du snabbt och spånfritt skåpsidor med tjocklek från 16–25 mm.
Helintegrerad med MINIMILL
MINIMILL är en speciell fräsmaskin som utvecklats för produktion i större kvantiteter. Med den fräser du snabbt och spånfritt skåpsidor med tjocklek från 16–25 mm.

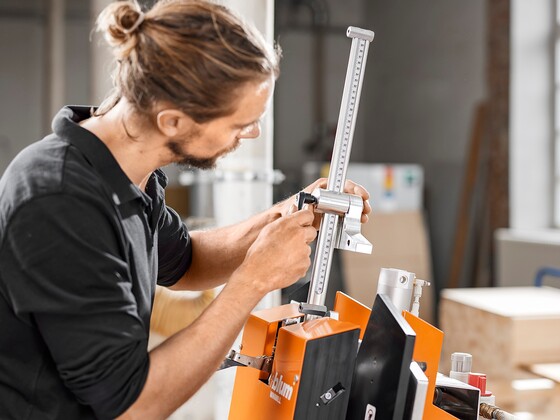

Med hjälp av skalan på linjalen ställer du in skåpsidans djup.

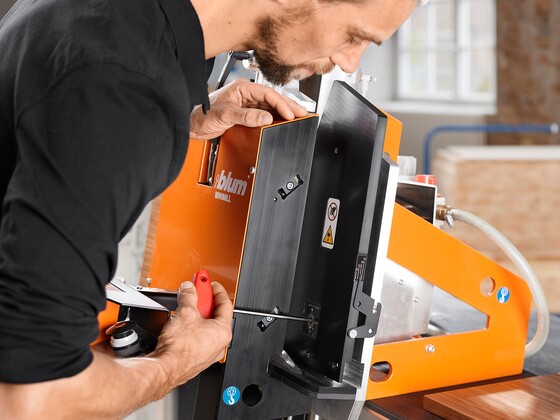

Med en skruvmejsel ställer du in rätt tjocklek på skåpsidan från 16 - 25 mm.

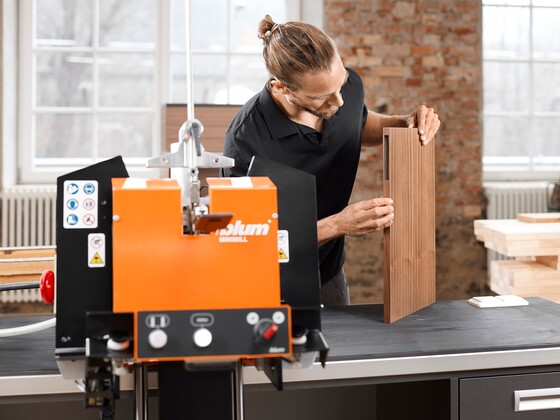

Skåpsidan som ska bearbetas skjuts in ända till anhållspositionen.

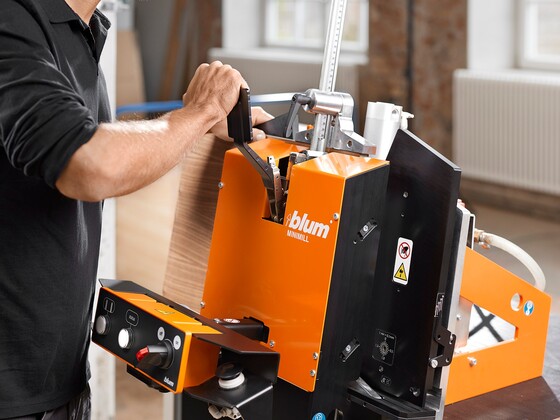

Skåpsidan fixeras enkelt med ett handgrepp.

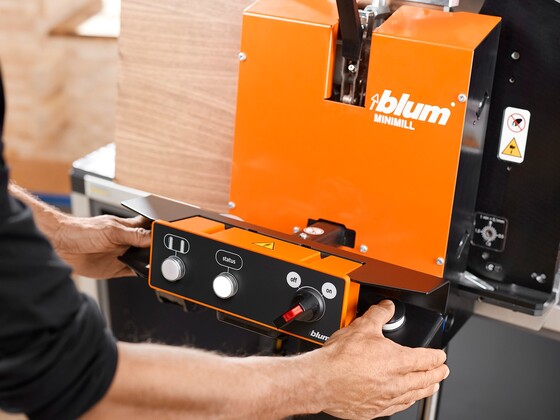

Därefter startas fräsprocessen säkert med båda händerna.

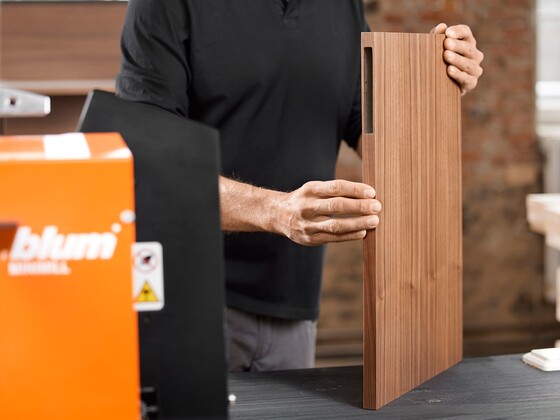

Resultatet blir perfekt urfrästa skåpsidor, idealiska för AVENTOS HKi.
Enkel montering och justering
Blums monteringshjälpmedel
Allt du behöver
Våra monteringshjälpmedel gör arbetet enklare och hjälper dig att bearbeta Blum-produkter exakt, snabbt och felfritt. Så når du steg för steg ett perfekt resultat.
Välj produktgrupp
17 Träffar
Universal-borrmall
För markering eller förborrning av monteringspositionerna för klaff-, Box- och skensystem
Borrmall för distansdämpare
För borrning för dämparen i den omonterade eller monterade fronten samt i skåpet
MINIPRESS P
Borr- och beslagsmonteringsmaskin för Blum-beslag, vertikal borrning, kan efterutrustas med EASYSTICK
Mallstång för gångjärnssystem
För måttöverföring av monteringspositioner för gångjärn och monteringsplattor från lucka till skåpstomme och tvärtom
Monteringsvinkel
För förborrning av monteringspositionerna för monterings- och adapterplattor för BLUMOTION |TIP-ON för luckor
Vår universella markeringsmall
För markering av monteringspositionerna för skenor, lyftmekanismer, monterings- och adapterplattor
Universal-mallstång
För förborrning av monteringspositionerna för skenor, lyftmekanismer, monterings- och adapterplattor
Borrmall för gångjärn
För förborrning av monteringspositionerna för gångjärn samt monterings- och adapterplattor
Borrmall för BLUMOTION/TIP-ON
För borrning i framkanten för monteringspositioner för BLUMOTION (handtags- och gångjärnssidan) och TIP-ON
Universal-enkelmall
För förborrning av monteringspositionerna för skenor, lyftmekanismer, monterings- och adapterplattor
Borrmall för SERVO-DRIVE-sändarna
Enkelt handverktyg för exakt borrning för SERVO-DRIVE-sändaren
Frontmall för AVENTOS HS top | HL top | HK top-frontbeslag
För markering av AVENTOS-frontbeslagens monteringspositioner
MINIPRESS top för EASYSTICK
Borr- och beslagsmonteringsmaskin för Blum-beslag, vertikal och horisontell borrning med EASYSTICK
Borrmall för monteringsplattor
För borrning av monteringspositionerna för kryssmonteringsplattor och kryssadapterplattor
Monteringsanvisningar
Monteringsfilmer
AVENTOS HKi - monteringsfilm
Visar montering av lyftmekanism, transportskydd, frontbeslag, justering av lyftmekanism, frontjustering, öppningsvinkelbegränsare och demontering av AVENTOS HKi
AVENTOS HKi - montering av lyftmekanism
Montering av lyftmekanismen i skåpsidan
AVENTOS HKi - transportskydd
Visar hur man frigör transportskyddet
AVENTOS HKi - justering av lyftmekanism
När lyftmekanismen är rätt justerad efter frontvikten stannar alltid klaffronten i önskad position. Då når du lätt klaffen igen när du vill stänga.
AVENTOS HKi - frontjustering
Visar den steglösa 3-dimensionella justeringen av fogbilden
AVENTOS HKi - öppningsvinkelbegränsare
Filmen visar hur man justerar den integrerade öppningsvinkelbegränsaren
AVENTOS HKi - demontering
Visar demontering av front och lyftmekanism
AVENTOS HKi - delintegrerad med täckkåpa
Visar montering av täckkåpa och Branding-Elements-täckbricka vid delintegrerad AVENTOS HKi
