TIP-ON BLUMOTION för LEGRABOX
Genomtänkta produktdetaljer
Den mekaniska öppningsfunktionen grundar sig på de speciellt utvecklade LEGRABOX-stomskenorna. De olika TIP-ON BLUMOTION-enheterna är anpassade för olika nominella längder och viktintervall. Övriga komponenter passar för alla monteringssituationer.
![](/images/560/315/4005176/corporate/media/bilder/produkte/bewegungstechnologien/TOB0002_AA_FOT_FO_BAU_-SALL_-APR6I_-V1_16:9.jpg)
![](/images/560/315/3942026/corporate/media/bilder/produkte/bewegungstechnologien/TOB-LBX-Korpusschiene-7505001M_16:9.jpg)
Stomskenor
Bärförmåga | Nominell längd |
---|---|
40
|
270 - 600
|
70
|
450 - 650
|
![](/images/560/420/4005174/corporate/media/bilder/produkte/bewegungstechnologien/TOB_LBX_BLUMOTION-S_Set_3:2.jpg)
Sats: TIP-ON BLUMOTION-enhet och -medbringare
Nominell längd | Viktintervall | Enhet | Färgkod |
---|---|---|---|
270-300 mm
|
≤ 10 kg
> 10-20 kg |
S0
S1 |
Vit
Ljusgrå |
350-650 mm
|
≤ 20 kg
15-40 kg 35-70 kg |
L1
L3 L5 |
Ljusgrå
Grå Svart |
TIP-ON BLUMOTION urvalshjälp
För att uppnå den perfekta öppnings- och stängningsfunktionen är det viktigt att montera den rekommenderade TIP-ON BLUMOTION-enheten. Ta hjälp av vår Produktkonfigurator för att välja det korrekta beslaget.
Följande broschyr hjälper dig också att välja rätt enhet:
DL Link FO-081
Synkronisering
För perfekt funktion och utökning av det tryckkänsliga öppningsområdet rekommenderar vi montering av synkronisering. Det sker med hjälp av en synkroniseringsstång.
![](/images/560/420/3932023/corporate/media/bilder/produkte/bewegungstechnologien/tob-lbx-ausloesebereich-v3_4:3.jpg)

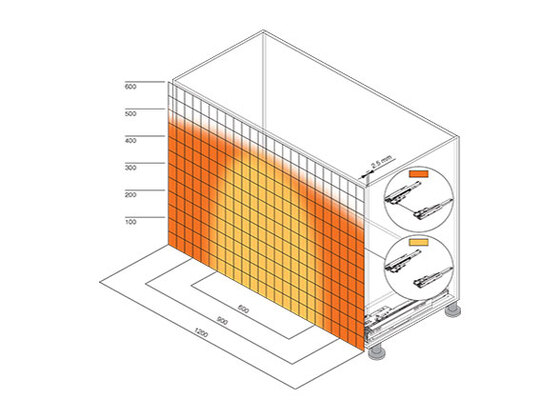

Tryckkänsligt aktiveringsområde med och utan synkronisering
![](/images/560/420/4005250/corporate/media/bilder/produkte/bewegungstechnologien/tob0089_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Synkroniseringsstång med synkroniseringsadaptrar för invändig skåpbredd ≥ 294 mm
![](/images/560/420/4005248/corporate/media/bilder/produkte/bewegungstechnologien/tob0095_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Ensidig synkronisering för kapning för invändig skåpbredd från 245 – 293 mm
