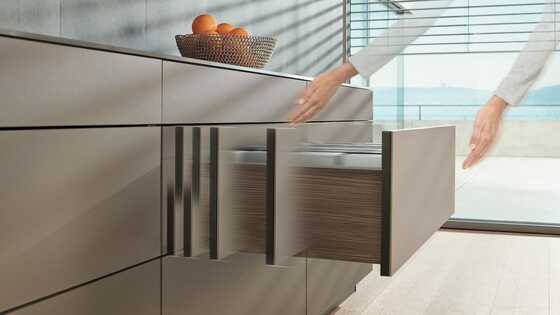

TIP-ON BLUMOTION do MOVENTO
Dopracowane szczegóły
Podstawą mechanicznego wspomagania otwierania jest specjalnie dopasowana prowadnica MOVENTO. Za pomocą różnych jednostek TIP-ON BLUMOTION można zrealizować różne długości i zakresy obciążenia. Wszystkie pozostałe komponenty można stosować uniwersalnie.
![](/images/560/315/4005007/corporate/media/bilder/produkte/fuehrungssysteme/MOV-Korpusschiene-760H5000S3_aufschlagend_seitlich_16:9.jpg)
Prowadnica
Klasa obciążenia | Długość NL |
---|---|
40
|
270 - 600
|
60
|
450 - 750
|
![](/images/560/315/4005246/corporate/media/bilder/produkte/bewegungstechnologien/Einheit-und-Mitnehmer-TOB-LBX-MOV_3:2.jpg)

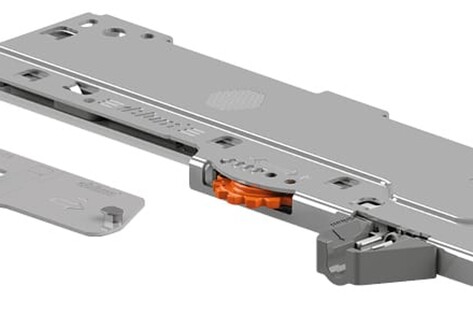

Zestaw jednostka i zabierak
Długość NL | Zakres obciążenia | Jednostka | Oznaczenie koloru |
---|---|---|---|
270-320 mm
|
≤ 10 kg
10-20 kg |
S0
S1 |
biały
jasnoszary |
350-750 mm
|
≤ 20 kg
15-40 kg 35-60 kg |
L1
L3 L5 |
jasnoszary
ciemnoszary czarny |
350-600 mm
|
≤ 20 kg
15-40 kg |
L1 (do szuflady zlewozmywakowej)
L3 (do szuflady zlewozmywakowej) |
jasnoszary
ciemnoszary |
Pomoc w wyborze jednostki TIP-ON BLUMOTION
Dla osiągnięcia optymalnego otwierania i zamykania ważne jest użycie zalecanej jednostki TIP-ON BLUMOTION. Korzystajcie Państwo z naszego konfiguratora produktów podczas wyboru właściwych okuć.
Uruchom konfigurator produktów
Ponadto broszura zawiera informacje przydatne podczas wyboru jednostek:
DL Link FO-081
Synchronizacja
Dla optymalnego funkcjonowania i zwiększenia obszaru aktywacji zalecamy zastosowanie synchronizacji. Służy do tego reling synchronizacji.
![](/images/560/420/3947088/corporate/media/bilder/produkte/bewegungstechnologien/tob_lbx-mov_ausloesebereich_4:3.jpg)
Obszar uruchamiania bez i z zastosowaniem synchronizacji.
![](/images/560/420/4005250/corporate/media/bilder/produkte/bewegungstechnologien/tob0089_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Reling synchronizacji z adapterem synchronizacji do szerokości wewnętrznej ≥ 314 mm
![](/images/560/420/4005248/corporate/media/bilder/produkte/bewegungstechnologien/tob0095_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Jednoczęściowa synchronizacja z możliwością skrócenia do szerokości wewnętrznych od 265 – 313 mm
