Poniższe zestawienie zawiera instrukcje usuwania usterek na wypadek problemów przy uruchamianiu lub korzystaniu z SERVO-DRIVE. W przypadku pojawienia się dalszych pytań prosimy o kontakt z przedstawicielem Blum.
| Usterka | Możliwa przyczyna | Identyfikacja przyczyny | Usunięcie przyczyny |
|---|---|---|---|
|
Kontrolka statusu jednostki zasilającej SERVO-DRIVE nie świeci się
|
Brak prądu w gniazdku, wyłączone gniazdko z wyłącznikiem lub jednostka zasilająca SERVO-DRIVE nie jest podłączona do gniazdka
|
W gniazdku nie ma napięcia, jeżeli nie działają również inne podłączone do niego urządzenia (np. ładowarka telefonu komórkowego).
|
Włączyć gniazdko z wyłącznikiem, sprawdzić bezpieczniki oraz wyłącznik różnicowopradowy (FI), a gdy to nie pomoże skontaktować się z elektrykiem.
|
|
Uszkodzona jednostka zasilająca SERVO-DRIVE
|
Jednostka zasilająca SERVO-DRIVE jest uszkodzona, jeżeli mimo działającego/włączonego gniazdka kontrolka statusu jednostki zasilającej SERVO-DRIVE nie świeci się.
|
Wymienić jednostkę zasilającą SERVO-DRIVE.
|
|
|
Wszystkie kontrolki statusu SERVO-DRIVE do AVENTOS nie świecą się
|
Uszkodzony SERVO-DRIVE
|
SERVO-DRIVE do AVENTOS jest uszkodzony, jeżeli mimo prawidłowego podłączenia przy otwartym froncie nie świeci się żadna kontrolka SERVO-DRIVE.
|
Wymienić SERVO-DRIVE do AVENTOS.
|
|
Przycisk OK SERVO-DRIVE do AVENTOS top cały czas świeci się na czerwono
|
SERVO-DRIVE jest uszkodzony
|
SERVO-DRIVE do AVENTOS top jest uszkodzony, jeżeli przy otwartym froncie przycisk OK SERVO-DRIVE świeci się na czerwono.
|
Wymienić SERVO-DRIVE do AVENTOS top.
|
|
SERVO-DRIVE do AVENTOS nie reaguje na próbę otwarcia
|
Zamontowano sztywne odbojniki zamiast sprężynowanych dystansów Blum lub ciężki ruch sprężynowanych dystansów Blum
|
Zamontowane odbojniki chodzą ciężko lub nie są sprężynowanymi dystansami Blum, jeżeli nie da się ich ścisnąć palcami.
|
Sztywne odbojniki należy zamienić na sprężynowane dystanse Blum lub wymienić ciężko chodzące, sprężynowane dystanse Blum
|
|
Nieodpowiednia ilość lub pozycja montażowa sprężynowanych dystansów Blum
|
Pozycje montażowe sprężynowanych dystansów Blum nie są prawidłowe, jeżeli nie odpowiadają ilości lub tym wskazanym w informacjach dotyczących planowania w katalogu albo bezpośrednio naciskają na włącznik radiowy.
|
Zlecić korektę ilości lub pozycji montażowej sprężynowanych dystansów Blum serwisowi dystrybutora.
|
|
|
Nieprawidłowo ustawiona szczelina frontu
|
Szczelina frontu nie jest ustawiona prawidłowo, gdy co najmniej jeden ze sprężynowanych dystansów Blum jest wciśnięty przy zamkniętym froncie lub nie przylega do korpusu.
|
Zlecić korektę szczeliny frontu serwisowi dystrybutora, który wyreguluje siłownik, lub korektę liczby sprężynowanych dystansów Blum. Następnie uruchomić ręcznie rozruch testowy zgodnie z instrukcją montażu .
|
|
|
SERVO-DRIVE do AVENTOS nie reaguje lub nie zawsze reaguje na próbę otwarcia albo zamknięcia
|
Aktywna funkcja uniknięcia kolizji SERVO-DRIVE do AVENTOS
|
Funkcja uniknięcia kolizji SERVO-DRIVE do AVENTOS jest aktywna, gdy otwarty jest inny front w tym samym obszarze.
|
Zamknąć ręcznie wszystkie fronty i w razie potrzeby skontrolować konfigurację funkcji uniknięcia kolizji.
|
|
Włącznik SERVO-DRIVE nie jest sparowany z SERVO-DRIVE do AVENTOS
|
|
Sparować wszystkie włączniki SERVO-DRIVE korpusu z SERVO-DRIVE do AVENTOS w sposób opisany w instrukcji montażu .
|
|
|
Nieprawidłowe połączone bieguny baterii włącznika SERVO-DRIVE
|
Bateria włącznika SERVO-DRIVE została włożona na odwrót, jeżeli kontrolka statusu włącznika SERVO-DRIVE świeci się cały czas na czerwono.
|
Prawidłowo włożyć baterię.
|
|
|
Bateria włącznika SERVO-DRIVE jest rozładowana
|
Bateria włącznika SERVO-DRIVE jest rozładowana, jeżeli włącznik SERVO-DRIVE nie świeci się na czerwono.
|
Wymienić baterię.
|
|
|
SERVO-DRIVE do AVENTOS za szybko przerywa rozpoczęty ruch otwierania lub zamykania, albo słyszalny jest odgłos klikania
|
Front nie jest wyważony
|
Front nie jest wyważony, jeżeli w przypadku aktywacji ręcznej frontu przy jego średniej szerokości otwarcia droga opóźnienia w kierunku zamykania jest równa tej w kierunku otwierania.
|
Zlecić korektę ustawienia siłownika serwisowi dystrybutora. Następnie ręcznie uruchomić rozruch testowy, naciskają przycisk „ResetMotion” lub przycisk „Start” przy otwartym froncie. Podczas kolejnych kroków nie można dokonywać ręcznych ingerencji.
|
|
Nieprawidłowo przeprowadzony rozruch testowy
|
Rozruch testowy nie został przeprowadzony prawidłowo, jeżeli później zmieniono ustawienie siłownika, zamontowano ogranicznik kąta otwarcia lub użytkownik dokonał ręcznej ingerencji.
|
Uruchomić ręcznie rozruch testowy zgodnie z instrukcją montażu .
|
|
|
Przedmiot w korpusie koliduje z frontem
|
|
Usunąć przedmiot.
|
| Usterka | Możliwa przyczyna | Identyfikacja przyczyny | Usunięcie przyczyny |
|---|---|---|---|
|
Kontrolka statusu jednostki zasilającej SERVO-DRIVE nie świeci się
|
Brak prądu w gniazdku, wyłączone gniazdko z wyłącznikiem lub jednostka zasilająca SERVO-DRIVE nie jest podłączona do gniazdka
|
W gniazdku nie ma napięcia, jeżeli nie działają również inne podłączone do niego urządzenia (np. ładowarka telefonu komórkowego).
|
Włączyć gniazdko z wyłącznikiem, sprawdzić bezpieczniki oraz wyłącznik różnicowopradowy (FI), a jeżeli to nie pomoże skontaktować się z elektrykiem.
|
|
Uszkodzona jednostka zasilająca SERVO-DRIVE
|
Jednostka zasilająca SERVO-DRIVE jest uszkodzona, jeżeli mimo działającego/włączonego gniazdka kontrolka statusu jednostki zasilającej SERVO-DRIVE nie świeci się.
|
Wymienić jednostkę zasilającą SERVO-DRIVE.
|
|
|
Kontrolka statusu SERVO-DRIVE do LEGRABOX | MERIVOBOX | TANDEMBOX | MOVENTO | TANDEM
|
Uszkodzony SERVO-DRIVE
|
SERVO-DRIVE jest uszkodzony, jeżeli mimo prawidłowego podłączenia przy otwartej szufladzie nie świeci się żadna kontrolka SERVO-DRIVE.
|
Wymienić SERVO-DRIVE do LEGRABOX | MERIVOBOX | TANDEMBOX | MOVENTO | TANDEM.
|
|
SERVO-DRIVE do LEGRABOX | MERIVOBOX | TANDEMBOX | MOVENTO | TANDEM nie reaguje lub nie zawsze reaguje na próbę otwarcia
|
Zamontowano sztywne odbojniki zamiast sprężynowanych dystansów Blum lub ciężki ruch sprężynowanych dystansów Blum
|
Zamontowane odbojniki chodzą ciężko lub nie są sprężynowanymi dystansami Blum, jeżeli nie da się ich ścisnąć palcami.
|
Sztywne odbojniki należy zamienić na sprężynowane dystanse Blum lub wymienić ciężko chodzące, sprężynowane dystanse Blum
|
|
Nieodpowiednia ilość lub pozycja montażowa sprężynowanych dystansów Blum
|
Pozycje montażowe sprężynowanych odbojników Blum nie są prawidłowe, jeżeli nie odpowiadają ilości i informacjom dotyczącym planowania w katalogu.
|
Zlecić korektę ilości lub pozycji montażowej sprężynowanych dystansów Blum serwisowi dystrybutora.
|
|
|
Nieprawidłowo ustawiona szczelina frontu
|
Szczelina frontu nie jest ustawiona prawidłowo, gdy co najmniej jeden ze sprężynowanych dystansów Blum jest wciśnięty przy zamkniętym froncie lub nie przylega do korpusu.
|
Zlecić korektę szczeliny frontu serwisowi dystrybutora, który ustawi szufladę.
|
|
|
Front giętki lub niestabilny albo szuflada za szeroka
|
Front jest za giętki lub niestabilny, gdy szczelina frontu na wysokości SERVO-DRIVE nie zmienia się lub niewiele się zmienia podczas naciskania na front w różnych miejscach.
|
Skontaktować się z serwisem dystrybutora.
|
|
|
Odbojnik SERVO-DRIVE nieprawidłowo przylega do ścianki tylnej szuflady
|
Odbojnik SERVO-DRIVE nieprawidłowo przylega do ścianki tylnej szuflady, jeśli odbojnik koliduje z występem ścianki tylnej szuflady ze stali lub pozycje wysokości/głębokości SERVO-DRIVE są inne niż podane w informacjach dotyczących planowania w katalogu .
|
Zlecić korektę pozycji profilu nośnego, uchwytu napędu lub SERVO-DRIVE serwisowi dystrybutora.
|
|
|
Przedmiot zakleszczony między szufladą a ścianką tylną korpusu
|
|
Usunąć przedmiot.
|
|
|
SERVO-DRIVE do LEGRABOX | MERIVOBOX | TANDEMBOX | MOVENTO | TANDEM otwiera się samoczynnie bez dotknięcia
|
Poluzowany profil nośny lub uchwyt napędu
|
Profil nośny lub uchwyt napędu są poluzowane, jeżeli można je przemieścić ręcznie.
|
Zlecić korektę montażu profilu nośnego lub uchwytu napędu serwisowi dystrybutora.
|
|
Źle ustawiona blokada aktywacji
|
Blokada aktywacji jest ustawiona nieprawidłowo, jeżeli brakuje przewodu komunikacyjnego (przewód w wewnętrznym wpuście profilu nośnego) lub przełącznik MODE jest ustawiony na MULTIPLE.
|
Zlecić włożenie przewodu komunikacyjnego w wewnętrzny wpust profilu nośnego serwisowi dystrybutora i ustawić przełącznik MODE na SINGLE.
|
|
|
Za mała szerokość otwarcia
|
Nieprawidłowo ustawiona moc aktywacji
|
Moc aktywacji jest ustawiona nieprawidłowo, jeżeli w szufladach o dużych długościach lub obciążeniach przełącznik POWER jest ustawiony na HALF.
|
Przełączyć przełącznik POWER na FULL.
|
|
Brak przedłużki odbojnika
|
|
Zamontować przedłużkę na odbojniku SERVO-DRIVE zgodnie z informacjami dotyczącymi planowania w katalogu.
|
|
|
System prowadnic chodzi ciężko
|
System prowadnic chodzi ciężko, gdy ręczne otwarcie lub zamknięcie wymaga odczuwalnego nakładu siły.
|
Wyczyścić system prowadnic lub zlecić jego wymianę serwisowi dystrybutora.
|
| Usterka | Możliwa przyczyna | Identyfikacja przyczyny | Usunięcie przyczyny |
|---|---|---|---|
|
Kontrolka statusu jednostki zasilającej nie świeci się
|
Brak prądu w gniazdku, wyłączone gniazdko z wyłącznikiem lub jednostka zasilająca SERVO-DRIVE nie jest podłączona do gniazdka
|
W gniazdku nie ma napięcia, jeżeli nie działają również inne podłączone do niego urządzenia (np. ładowarka telefonu komórkowego).
|
Włączyć gniazdko z wyłącznikiem, sprawdzić bezpieczniki oraz wyłącznik różnicowopradowy (FI), a gdy to nie pomoże skontaktować się z elektrykiem.
|
|
Uszkodzona jednostka zasilająca SERVO-DRIVE
|
Jednostka zasilająca SERVO-DRIVE jest uszkodzona, jeżeli mimo działającego/włączonego gniazdka kontrolka statusu jednostki zasilającej SERVO-DRIVE nie świeci się.
|
Wymienić jednostkę zasilającą SERVO-DRIVE.
|
|
|
Kontrolka statusu SERVO-DRIVE flex nie świeci się
|
SERVO-DRIVE flex jest uszkodzony
|
SERVO-DRIVE flex jest uszkodzony, jeżeli mimo prawidłowego podłączenia przy otwartym froncie nie świeci się kontrolka statusu SERVO-DRIVE flex.
|
Wymienić SERVO-DRIVE flex.
|
|
SERVO-DRIVE flex nie reaguje lub nie zawsze reaguje na próbę otwarcia, reset lub rozruch testowy
|
Nie usunięto zabezpieczenia transportowego sprzętu AGD
|
|
Usunąć zabezpieczenia transportowe sprzętu AGD zgodnie z jego instrukcją.
|
|
Zamontowano sztywne odbojniki zamiast sprężynowanych dystansów Blum lub ciężki ruch sprężynowanych dystansów Blum
|
Zamontowane odbojniki chodzą ciężko lub nie są sprężynowanymi dystansami Blum, jeżeli nie da się ich ścisnąć palcami.
|
Sztywne odbojniki należy zamienić na sprężynowane dystanse Blum lub wymienić ciężko chodzące, sprężynowane dystanse Blum
|
|
|
Nieodpowiednia ilość lub pozycja montażowa sprężynowanych dystansów Blum
|
Pozycje montażowe sprężynowanych odbojników Blum nie są prawidłowe, jeżeli nie odpowiadają ilości i informacjom dotyczącym planowania w katalogu .
|
Zlecić korektę ilości lub pozycji montażowej sprężynowanych dystansów Blum serwisowi dystrybutora.
|
|
|
Nieprawidłowo ustawiona szczelina frontu
|
Szczelina frontu nie jest ustawiona prawidłowo, gdy co najmniej jeden ze sprężynowanych dystansów Blum jest wciśnięty przy zamkniętym froncie lub nie przylega do korpusu.
|
Zlecić korektę szczeliny frontu serwisowi dystrybutora.
|
|
|
Jednostka wypychająca SERVO-DRIVE flex nieprawidłowo przylega do frontu
|
Jednostka wypychająca SERVO-DRIVE flex nieprawidłowo przylega do frontu, jeżeli podczas ręcznego zamykania frontu jest za słabo wciskana.
|
Zlecić serwisowi dystrybutora korektę pozycji głębokości SERVO-DRIVE flex na podstawie informacji dotyczących planowania w katalogu lub korektę frontu. Następnie uruchomić ręcznie rozruch testowy zgodnie z instrukcją montażu .
|
|
|
Front za giętki lub niestabilny, uszczelka za twarda lub zamontowano za dużo sprężynowanych dystansów Blum
|
Front jest za giętki lub niestabilny, uszczelka sprzętu AGD jest za twarda lub zamontowano za dużo sprężynowanych dystansów Blum, gdy szczelina frontu na wysokości SERVO-DRIVE flex nie zmienia się lub prawie się nie zmienia podczas naciskania na front w różnych miejscach.
|
Zlecić montaż włącznika SERVO-DRIVE serwisowi dystrybutora i podłączyć go do SERVO-DRIVE flex.
|
|
|
Jednostka wypychająca ociera się o otwór zaślepki
|
Jednostka wypychająca ociera się o otwór zaślepki, gdy tarcie jest wyraźnie wyczuwalne przy otwartym froncie podczas ręcznego poruszania jednostki wypychającej.
|
Zlecić serwisowi dystrybutora korektę pozycji zaślepki otworu dla jednostki wypychającej SERVO-DRIVE flex na podstawie informacji dotyczących planowania w katalogu . Następnie uruchomić ręcznie rozruch testowy zgodnie z instrukcją montażu .
|
|
|
Za duże podciśnienie w lodówce
|
W lodówce występuje za duże podciśnienie, gdy była otwarta przez dłuży czas (np. przy wkładaniu produktów lub czyszczeniu) i zaraz po zamknięciu następuje ponowna próba jej otwarcia.
|
Należy odczekać ok. 20 sekund, aż podciśnienie samo się zredukuje.
|
|
|
Za mała szerokość otwarcia
|
Nieprawidłowo przeprowadzony rozruch testowy
|
Rozruch testowy nie został przeprowadzony prawidłowo, jeżeli w tym czasie lodówka nie była zimna lub użytkownik dokonał ręcznej ingerencji.
|
Uruchomić rozruch testowy SERVO-DRIVE flex ręcznie zgodnie z instrukcją montażu.
|
|
Drzwi nie domykają się
|
Płytka magnetyczna niezamontowana do frontu lub zamontowana w złej pozycji
|
Płytka magnetyczna jest nieprawidłowo ustawiona na froncie, gdy jednostka wypychająca nie dochodzi do niej w centralnym punkcie.
|
Zlecić montaż płytki magnetycznej lub korektę jej pozycji montażowej serwisowi dystrybutora.
|
|
Przedmiot w lodówce lub zmywarce koliduje z frontem
|
|
Usunąć przedmiot.
|
|
|
Poluzowany SERVO-DRIVE flex
|
SERVO-DRIVE flex jest poluzowany, gdy boczny prowadnik nie został odpowiednio przykręcony, brakuje przedniego wkrętu dodatkowego lub użyto go po złej stronie.
|
Zlecić serwisowi dystrybutora korektę montażu SERVO-DRIVE flex na podstawie informacji dotyczących planowania w katalogu . Następnie uruchomić ręcznie rozruch testowy zgodnie z instrukcją montażu .
|
|
|
Zaczep zmywarki ciężko chodzi
|
|
Nie jest to wada SERVO-DRIVE flex.
|
| Usterka | Możliwa przyczyna | Identyfikacja przyczyny | Usunięcie przyczyny |
|---|---|---|---|
|
Kontrolka statusu zasilacza SERVO-DRIVE nie świeci się
|
Brak prądu w gniazdku, wyłączone gniazdko z wyłącznikiem lub zasilacz SERVO-DRIVE nie jest podłączony do gniazdka
|
W gniazdku nie ma napięcia, jeżeli nie działają również inne podłączone do niego urządzenia (np. ładowarka telefonu komórkowego).
|
Włączyć gniazdko z wyłącznikiem, sprawdzić bezpieczniki oraz wyłącznik różnicowopradowy (FI), a gdy to nie pomoże skontaktować się z elektrykiem.
|
|
Uszkodzony zasilacz SERVO-DRIVE
|
Zasilacz SERVO-DRIVE jest uszkodzony, jeżeli mimo działającego/włączonego gniazdka kontrolka statusu zasilacza SERVO-DRIVE nie świeci się.
|
Wymienić zestaw SERVO-DRIVE uno.
|
|
|
SERVO-DRIVE uno nie reaguje lub nie zawsze reaguje na próbę otwarcia
|
Zamontowano sztywne odbojniki zamiast sprężynowanych dystansów Blum lub sztywność sprężynowanych dystansów Blum
|
Zamontowane odbojniki chodzą ciężko lub nie są sprężynowanymi dystansami Blum, jeżeli nie da się ich ścisnąć palcami.
|
Sztywne odbojniki należy zamienić na sprężynowane dystanse Blum lub wymienić ciężko chodzące, sprężynowane dystanse Blum
|
|
Nieodpowiednia ilość lub pozycja montażowa sprężynowanych dystansów Blum
|
Pozycje montażowe sprężynowanych dystansów Blum nie są prawidłowe, jeżeli nie odpowiadają ilości lub informacjom dotyczących planowania podanym w.
|
Zlecić korektę ilości lub pozycji montażowej sprężynowanych dystansów Blum serwisowi dystrybutora.
|
|
|
Nieprawidłowo ustawiona szczelina frontu
|
Szczelina frontu nie jest ustawiona prawidłowo, gdy co najmniej jeden ze sprężynowanych dystansów Blum jest wciśnięty przy zamkniętym froncie lub nie przylega do korpusu.
|
Zlecić korektę szczeliny frontu serwisowi dystrybutora, który wyreguluje szufladę.
|
|
|
Front giętki lub niestabilny albo szuflada za szeroka
|
Front jest za giętki lub niestabilny, gdy szczelina frontu na wysokości SERVO-DRIVE nie zmienia się lub niewiele się zmienia podczas naciskania na front w różnych miejscach.
|
Skontaktować się z serwisem dystrybutora.
|
|
|
Odbojnik SERVO-DRIVE nieprawidłowo przylega do ścianki tylnej szuflady
|
Odbojnik SERVO-DRIVE nieprawidłowo przylega do ścianki tylnej szuflady, jeśli odbojnik koliduje z występem ścianki tylnej szuflady ze stali lub pozycje wysokości/głębokości SERVO-DRIVE są inne niż podane w informacjach dotyczących planowania w.
|
Zlecić korektę pozycji profilu nośnego, uchwytu napędu lub SERVO-DRIVE serwisowi dystrybutora.
|
|
|
Przedmiot zakleszczony między szufladą a ścianką tylną korpusu
|
|
Usunąć przedmiot.
|
|
|
Uszkodzony SERVO-DRIVE
|
Usunięto zabezpieczenie przed zamoczeniem i kontrolka statusu SERVO-DRIVE uno nie świeci się mimo prawidłowego podłączenia przy otwartej szufladzie.
|
Wymienić zestaw SERVO-DRIVE uno.
|
|
|
Wykrzywiona ścianka tylna szuflady
|
|
Ustawić ściankę tylną prosto lub zlecić jej wymianę serwisowi dystrybutora.
|
|
|
SERVO-DRIVE uno otwiera się samoczynnie
|
Poluzowany profil nośny lub uchwyt napędu
|
Profil nośny lub uchwyt napędu są poluzowane, jeżeli można je przemieścić ręcznie.
|
Zlecić korektę montażu profilu nośnego lub uchwytu napędu serwisowi dystrybutora.
|
|
SERVO-DRIVE uno umieszczono za daleko z tyłu
|
Pozycja na głębokość profilu nośnego lub uchwytu nie odpowiada danym z.
|
Zlecić korektę pozycji głębokości profilu nośnego lub uchwytu napędu serwisowi dystrybutora.
|
|
|
Za mała szerokość otwarcia
|
Brak przedłużki odbojnika
|
Nie zamontowano przedłużki odbojnika na jednostce napędu SERVO-DRIVE uno.
|
Zamontować przedłużkę na odbojniku SERVO-DRIVE zgodnie z informacjami dotyczącymi planowania w.
|
|
System prowadnic chodzi ciężko
|
System prowadnic chodzi ciężko, gdy ręczne otwarcie lub zamknięcie wymaga odczuwalnego nakładu siły.
|
Wyczyścić system prowadnic lub zlecić jego wymianę serwisowi dystrybutora.
|
|
|
Korpus nie jest wypoziomowany
|
|
Wypoziomować korpus lub skontaktować się z serwisem dystrybutora.
|
|
|
Nie można całkowicie zamknąć szuflady
|
Przedmiot zakleszczony między szufladą a ścianką tylną korpusu
|
|
Usunąć przedmiot.
|
|
SERVO-DRIVE uno umieszczono za bardzo z przodu
|
Pozycja na głębokość profilu nośnego lub uchwytu nie odpowiada danym z.
|
Zlecić korektę pozycji głębokości profilu nośnego lub uchwytu napędu serwisowi dystrybutora.
|
Fronty uchylne otwierane po delikatnym naciśnięciu ich powierzchni i wygodnie zamykane
Krótkie naciśnięcie powierzchni frontu wystarczy i szuflada otwiera się automatycznie

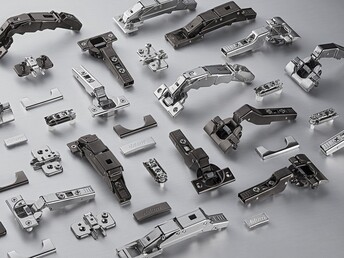

Naszym celem jest tworzenie wysokiej jakości okuć meblowych, które sprawiają, że mieszka się wygodniej. Produkujemy systemy podnośników do frontów górnych, systemy zawiasów i szuflad oraz rozwiązania kieszeniowe do mebli, a naszą ofertę uzupełniają usługi i pomoce montażowe.
Nasze okucia czynią z otwierania i zamykania mebli emocjonalne przeżycie.
