TIP-ON BLUMOTION pro MOVENTO
Promyšlené detaily výrobku
Základ pro mechanický způsob otvírání představuje pro toto využití speciálně dimenzovaná korpusová lišta MOVENTO. S rozličnými moduly TIP-ON BLUMOTION je možné realizovat spoustu různých jmenovitých délek a rozsahů hmotnosti. Všechny další komponenty jsou využitelné univerzálně.
![](/images/560/315/4005007/corporate/media/bilder/produkte/fuehrungssysteme/MOV-Korpusschiene-760H5000S3_aufschlagend_seitlich_16:9.jpg)
Korpusová lišta
Třída nosnosti | Jmenovitá délka |
---|---|
40
|
270 - 600
|
60
|
450 - 750
|
![](/images/560/315/4005246/corporate/media/bilder/produkte/bewegungstechnologien/Einheit-und-Mitnehmer-TOB-LBX-MOV_3:2.jpg)
Jednotka a unašeč – sada
Jmenovitá délka | Rozsah hmotnosti | Jednotka | Barevné označení |
---|---|---|---|
270 – 320 mm
|
≤ 10 kg
> 10 – 20 kg |
S0
S1 |
Bílá
Světle šedá |
350 – 750 mm
|
≤ 20 kg
15 – 40 kg 35 – 60 kg |
L1
L3 L5 |
Světle šedá
(Prachově) šedá Černá |
350 – 600 mm
|
≤ 20 kg
15 – 40 kg |

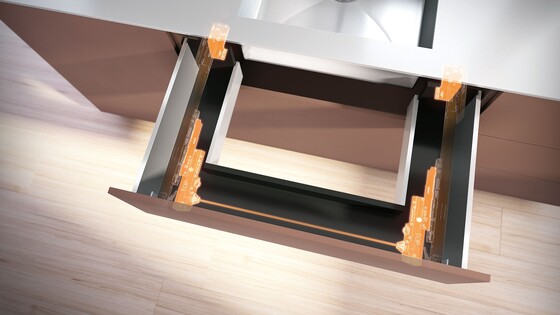

L1 (pro výsuv pod dřez)
L3 (pro výsuv pod dřez) |
Světle šedá
(Prachově) šedá |
Pomůcka pro výběr TIP-ON BLUMOTION
Pro optimální funkci otvírání a zavírání je důležité využití doporučené jednotky TIP-ON BLUMOTION. Pro výběr správného kování využijte náš konfigurátor výrobků.
Otevřít v konfigurátoru výrobků
Tato brožura navíc obsahuje užitečné informace pro výběr správných modulů:
DL Link FO-081
Synchronizace
Pro optimální funkci a pro zvětšení rozsahu spuštění doporučujeme využít synchronizaci. Tu realizujeme s pomocí hřídele synchronizace.
![](/images/560/420/3947088/corporate/media/bilder/produkte/bewegungstechnologien/tob_lbx-mov_ausloesebereich_4:3.jpg)
Dostatek prostoru pro rozsah spuštění se synchronizací nebo bez ní
![](/images/560/420/4005250/corporate/media/bilder/produkte/bewegungstechnologien/tob0089_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Hřídel synchronizace se synchronizačním adaptérem pro světlé šířky ≥ 314 mm
![](/images/560/420/4005248/corporate/media/bilder/produkte/bewegungstechnologien/tob0095_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Jednodílná synchronizace ke zkrácení pro světlé šířky 265 mm – 313 mm
