TIP-ON BLUMOTION pro LEGRABOX
Promyšlené detaily výrobku
Základ pro mechanický způsob otvírání představuje pro toto využití speciálně dimenzovaná korpusová lišta LEGRABOX BLUMOTION S. S rozličnými moduly TIP-ON BLUMOTION je možné realizovat spoustu různých jmenovitých délek a rozsahů hmotnosti. Všechny další komponenty jsou využitelné univerzálně.
![](/images/560/315/4005176/corporate/media/bilder/produkte/bewegungstechnologien/TOB0002_AA_FOT_FO_BAU_-SALL_-APR6I_-V1_16:9.jpg)
![](/images/560/315/4007136/corporate/media/bilder/produkte/bewegungstechnologien/TOB-LBX_BLUMO-S_16:9.jpg)
Korpusová lišta BLUMOTION S pro LEGRABOX
Třída nosnosti | Jmenovitá délka |
---|---|
40
|
270 - 600
|
70
|
450 - 650
|
![](/images/560/420/4005174/corporate/media/bilder/produkte/bewegungstechnologien/TOB_LBX_BLUMOTION-S_Set_3:2.jpg)

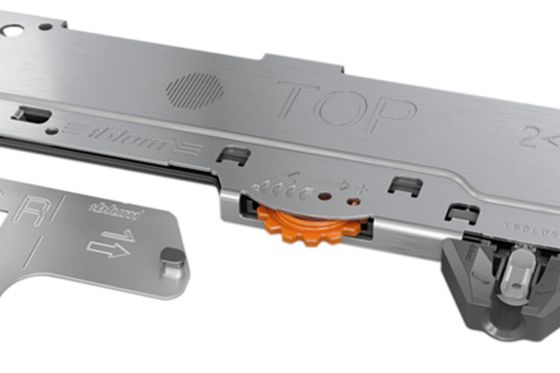

Jednotka a unašeč – sada
Jmenovitá délka | Rozsah hmotnosti | Jednotka | Barevné označení |
---|---|---|---|
270 – 300 mm
|
≤ 10 kg
> 10 – 20 kg |
S0
S1 |
Bílá
Světle šedá |
350 – 650 mm
|
≤ 20 kg
15 – 40 kg 35 – 70 kg |
L1
L3 L5 |
Světle šedá
(Prachově) šedá Černá |
Pomůcka pro výběr TIP-ON BLUMOTION
Pro optimální funkci otvírání a zavírání je důležité využití doporučené jednotky TIP-ON BLUMOTION. Pro výběr správného kování využijte náš konfigurátor výrobků.
Otevřít v konfigurátoru výrobků
Tato brožura navíc obsahuje užitečné informace pro výběr správných modulů:
DL Link FO-081
Synchronizace
Pro optimální funkci a pro zvětšení rozsahu spuštění doporučujeme využít synchronizaci. Tu realizujeme s pomocí hřídele synchronizace.
![](/images/560/420/3947088/corporate/media/bilder/produkte/bewegungstechnologien/tob_lbx-mov_ausloesebereich_4:3.jpg)

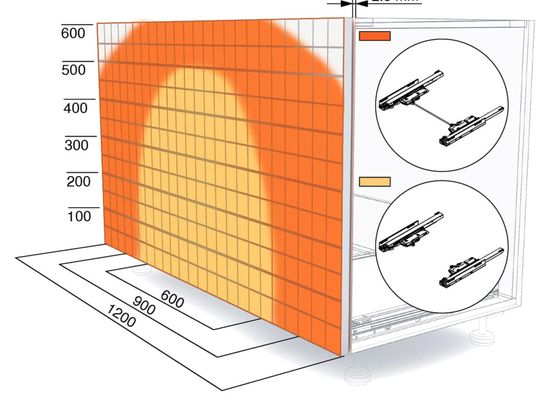

Dostatek prostoru pro rozsah spuštění se synchronizací nebo bez ní
![](/images/560/420/4005250/corporate/media/bilder/produkte/bewegungstechnologien/tob0089_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Hřídel synchronizace se synchronizačním adaptérem pro světlé šířky ≥ 294 mm
![](/images/560/420/4005248/corporate/media/bilder/produkte/bewegungstechnologien/tob0095_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Jednodílná synchronizace ke zkrácení pro světlé šířky 245 mm – 293 mm
