AVENTOS HKi

Promyšlený koncept zpracování a integrované funkce

Pro zabudování systému AVENTOS HKi do boční stěny korpusu musí ustoupit materiál, odpovídající dobře naplněné sklenici s pilinami. Jak necháte naše nejštíhlejší kování na výklopy splynout s nábytkem, to si sami vyberete z různých možností zpracování: Podle vybavení dílny, počtu zpracovávaných kování a podle toho, zda chcete zadávat pracovní úkony externě, či nikoli.

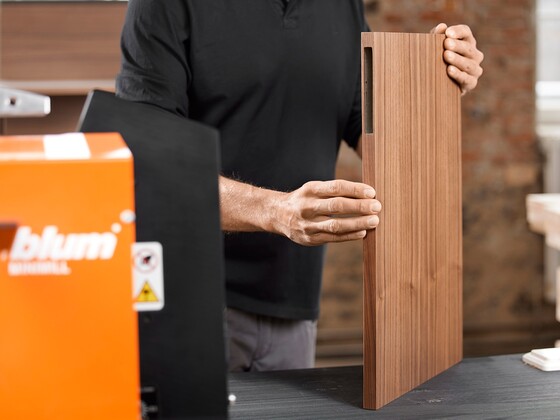

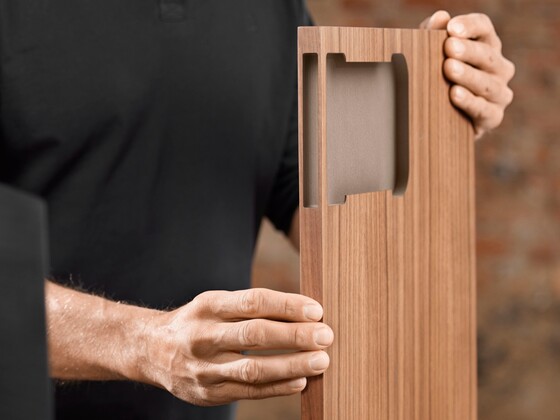

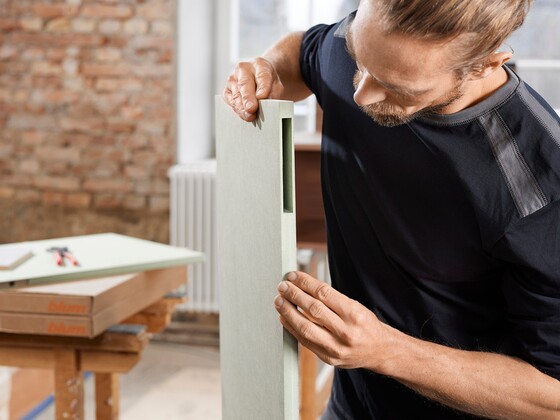

Plná integrace se sadou surových desek

Předfrézovaná sada surových desek MDF má již vystředěný otvor pro AVENTOS HKi. Surovou desku o rozměrech 450 mm x 600 mm x 19 mm nařežete na požadovaný rozměr a podle požadavků ji podýhujte nebo nalakujete.

Nabízíme speciální ořezávací frézovací nástroj pro horní frézu, který po dýhování opět odkryje vyfrézovaný otvor.

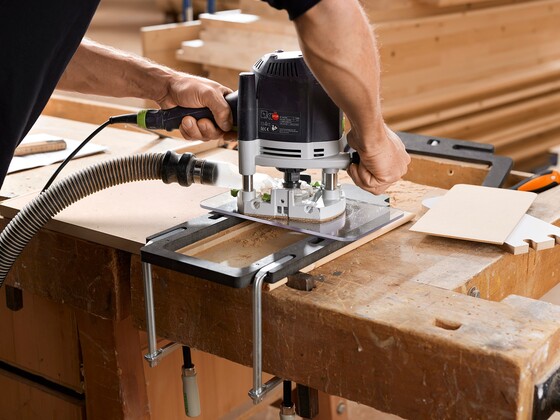

Plná integrace se sadou frézovacích šablon

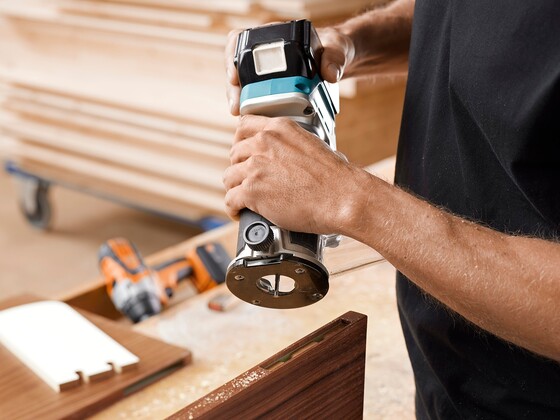

Pro zpracování pomocí horní frézy jsme kromě odpovídající kopírovací frézy vyvinuli různé frézovací šablony, se kterými můžete provést přesné vyfrézování pro zdvihací mechanizmus a vloženou krycí desku.

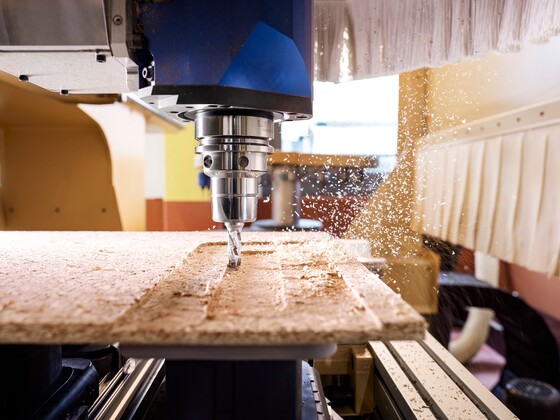

Plná integrace ve dvou vrstvách

Pomocí CNC stroje vyfrézujete na povrchu obou polovin boků korpusu a poté obě poloviny sklížíte.

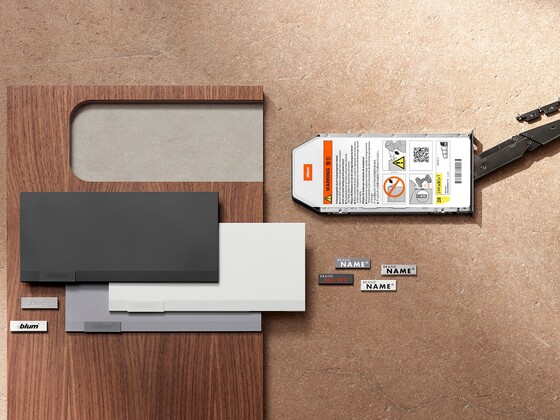

Částečná integrace s krytkou

Pomocí CNC stroje nebo horní frézy vyfrézujte povrch boku korpusu pro zdvihací mechanizmus. Ten je v nábytku skrytý pomocí krytky v odpovídající barvě. Různé vnější krytky nabízejí možnost individualizace.

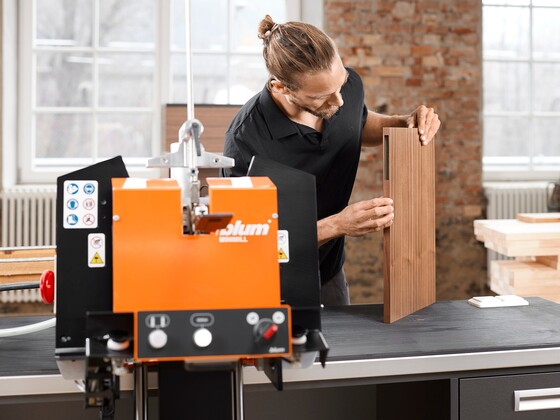

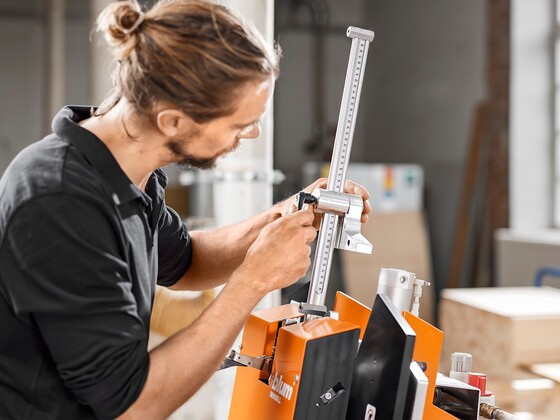

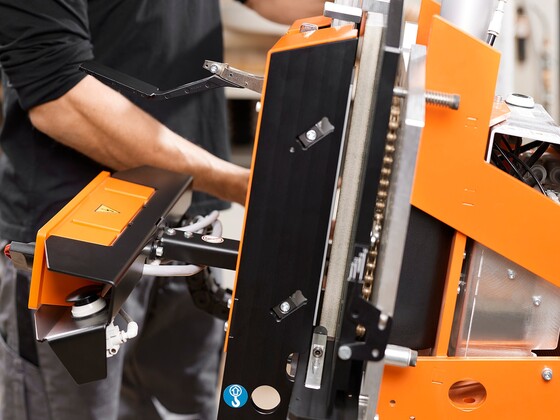

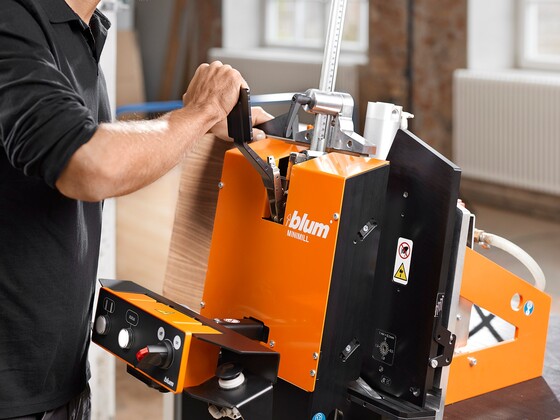

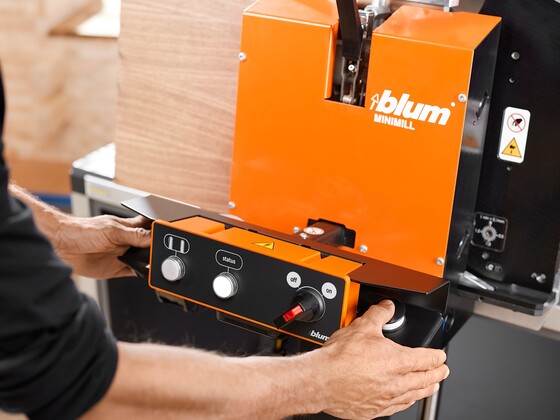

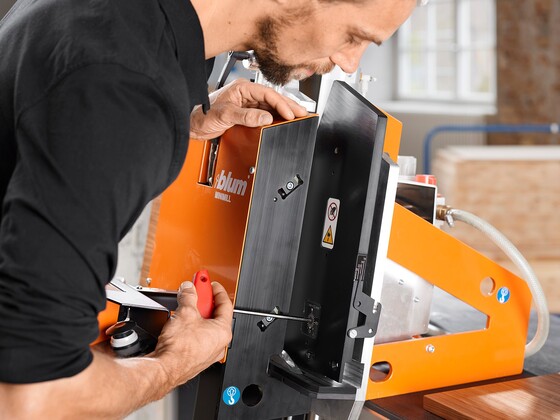

Plná integrace s MINIMILL

Pro výrobu větších množství jsme vyvinuli speciální frézku MINIMILL. S její pomocí můžete rychle a přesně frézovat boční stěny korpusu o síle 16–25 mm.

Zobrazit více
Zobrazit méně

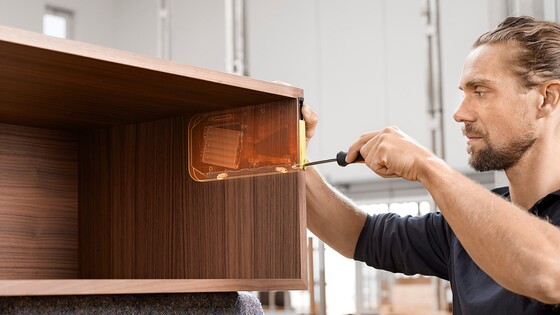

Jednoduchá montáž a snadné nastavení

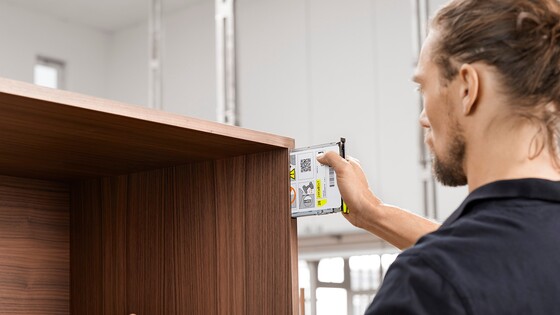

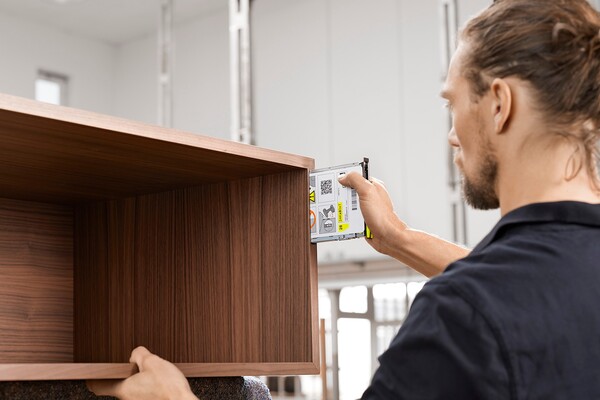

Zasunutí

Zdvihací mechanizmus zcela zasuňte do vyfrézovaného otvoru.

Zaklesnutí

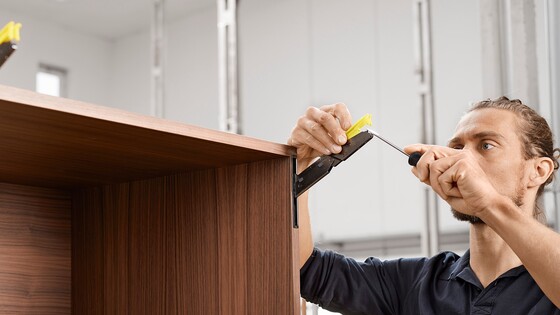

Otáčejte šroubem, až se zdvihací mechanizmus zaklesne do korpusu.

Uvolnění

Uvolněte přepravní pojištění pomocí mechanizmu CLIP.

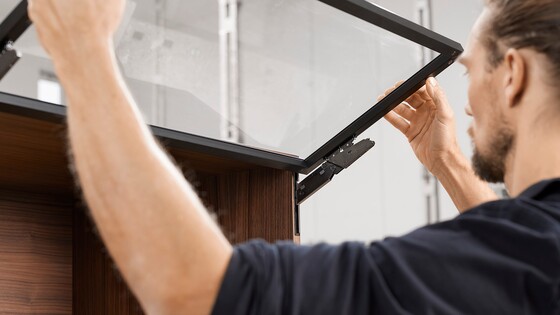

Naklapnutí

Jedním pohybem ruky naklapněte čelo.

Nastavení zdvihacího mechanizmu

Zepředu, nejlépe pomocí akumulátorového šroubováku, nastavte zdvihací mechanizmus přesně na hmotnost čela.

Nastavitelnost ve třech směrech

Pomocí torxových šroubů upravte linii spár a mezer ve třech směrech.

Integrovaný omezovač úhlu otevření

Omezovač úhlu otevření je integrován a dá se plynule nastavit.

Montážní videa

AVENTOS HKi – Film o montáži
Ukazuje montáž zdvihacího mechanizmu, transportní pojistky, čelního kování, nastavení zdvihacího mechanizmu, nastavení čela, omezovače úhlu otevření a demontáž AVENTOS HKi
AVENTOS HKi – Montáž zdvihacího mechanizmu
Montáž zdvihacího mechanizmu v boku korpusu
AVENTOS HKi – Transportní pojistka
Ukazuje uvolnění transportní pojistky
AVENTOS HKi – nastavení zdvihacího mechanizmu
Je-li zdvihací mechanizmus správně dimenzován a seřízen podle hmotnosti čela, zůstane čelo prostého výklopu stát, v kterékoli pozici si přejete – a vy na něj kdykoli pohodlně dosáhnete, když budete chtít výklop zavřít.
AVENTOS HKi – Nastavení čela
Zobrazuje plynulé nastavení linie spár a mezer ve třech směrech
AVENTOS HKi – Omezovač úhlu otevření
Toto video ukazuje nastavení integrovaného omezovače úhlu otevření
AVENTOS HKi – Demontáž
Ukazuje demontáž čela a zdvihacího mechanizmu
AVENTOS HKi – Částečná integrace s krytkami
Ukazuje upevnění krytky a prvku s logem u částečně integrovaného systému AVENTOS HKi

Pomůcky pro zpracování

Pro jednoduché a přesné zpracování výrobků firmy Blum jsou k dispozici různé vrtací a lisovací stroje, montážní přípravky a šablony. Dokonalý pohyb totiž vyžaduje precizní zpracování.
