MERIVOBOX TIP-ON BLUMOTION
Kapsamlı tasarlanmış ürün detayları
MERIVOBOX, kulpsuz kapaklar için mekanik hareket desteği TIP-ON BLUMOTION ile donatılabilir. TIP-ON BLUMOTION ile kombinasyonun temelini, MERIVOBOX’un L-formunda, tamamen yeni bir tasarıma sahip yenilikçi gövde rayı oluşturur. Farklı TIP-ON BLUMOTION üniteleri ile çeşitli nominal uzunluklar ve ağırlık gamları uygulanabilir. Diğer tüm parçalar genel kullanılır.
![](/images/560/315/3991668/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/ME15162926_AA_FOT_FO_BAU_-SALL_-AMC_-V1_16:9.jpg)
![](/images/560/315/4000362/corporate/media/bilder/produkte/boxsysteme/merivobox/programme/me9641475_aa_fot_fo_bau_-sall_-aip01_-v1_16:9.jpg)
Gövde rayı
Taşıma kapasitesi sınıfı | Nominal uzunluk |
---|---|
40
|
270 - 600
|
70
|
450 - 600
|
![](/images/560/420/3989966/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/ME15272019_AA_FOT_FO_BAU_-SALL_-AMC_-V1_3:2.jpg)
Ünite ve klapa bağlantısı seti
Nominal uzunluk | Ağırlık gamı | Ünite | Renk kodu |
---|---|---|---|
270 - 300 mm
|
≤ 10 kg
>10 - 20 kg |
S0
S1 |
Beyaz
Açık gri |
350 - 650 mm
|
≤20 kg
15 - 40 kg |
L1
L3 |
Açık gri
Toz gri |
450 - 600 mm
|
35 - 70 kg
|
L5
|
Siyah
|
TIP-ON BLUMOTION seçim desteği
Optimal bir açma ve kapama fonksiyonu için, önerilen TIP-ON BLUMOTION ünitesinin kullanılması önemlidir. Doğru aksesuarın seçimi için ürün konfigüratörümüzü kullanın.
Bu broşür ayrıca, ünite seçimi desteği ile ilgili faydalı bilgiler sunar:
DL Link FO-081
Senkronizasyon
Optimal bir fonksiyon elde etmek ve çalıştırma alanını büyütmek için senkronizasyon kullanılmasını öneriyoruz. Bunun için senkronizasyon mili gereklidir.
![](/images/560/420/3989974/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/a_mvxtobausloeseb_u_1_il_bau_-sall_-ain02_-v5_4:3.jpg)
Senkronizasyonlu ve senkronizasyonsuz çalıştırma alanı
![](/images/560/420/3989970/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/tob0089_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
İç genişlikler ≥ 294 mm için senkronizasyon adaptörlü senkronizasyon mili
![](/images/560/420/3989972/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/tob0095_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)

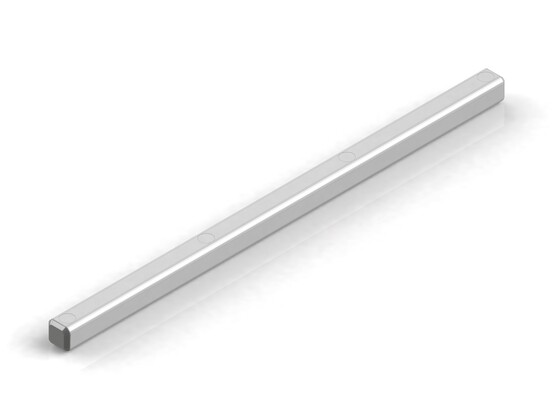

238 – 294 mm iç genişlik için kısaltılabilir tekli senkronizasyon
