TIP-ON BLUMOTION pour LÉGRABOX
Détails du produit bien pensés
La base de l’assistance mécanique à l’ouverture est la coulisse corps de meuble LÉGRABOX spécialement adaptée. Les différentes unités TIP-ON BLUMOTION permettent de réaliser différentes longueurs nominales et plages de charges. Tous les autres composants ont une utilisation universelle.

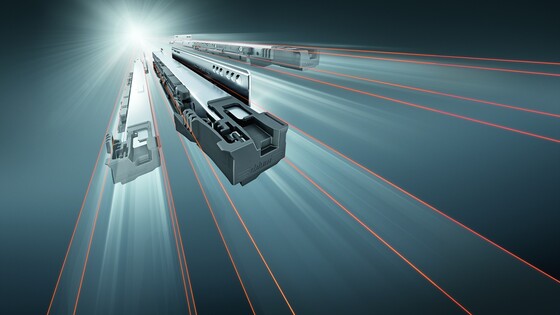

LÉGRABOX Coulisse BLUMOTION S
| Classe de charge dynamique | Longueur nominale |
|---|---|
|
40
|
270 - 600
|
|
70
|
450 - 650
|
Set unité et entraîneur
| Longueur nominale | Plage de charges | Unité | Code couleur |
|---|---|---|---|
|
270-300 mm
|
≤ 10 kg
> 10-20 kg |
S0
S1 |
Blanc
Gris clair |
|
350-650 mm
|
≤ 20 kg
15-40 kg 35-70 kg |
L1
L3 L5 |
Gris clair
Gris poussière Noir |
|
350-600 mm
|
≤ 20 kg
15-40 kg |
L1 (pour tiroir sous-évier)
L3 (pour tiroir sous-évier) |
Gris clair
Gris poussière |
TIP-ON BLUMOTION - aide à la sélection
Pour une fonction optimale d’ouverture et de fermeture, il est important d’utiliser l’unité TIP-ON BLUMOTION recommandée. Utilisez notre Configurateur Produits pour choisir les ferrures correctes.
Démarrer le Configurateur Produits
Cette brochure propose également des informations utiles sur l’aide à la sélection des unités :
Lien FO-081
Synchronisation
Pour une fonction optimale et pour augmenter la zone de déclenchement, nous recommandons l’utilisation d’une synchronisation. Celle-ci s’installe à l’aide de l’axe de synchronisation.
Zone de déclenchement avec et sans synchronisation
Axe de synchronisation avec embout pour largeurs intérieures ≥ 294 mm
Synchronisation en une pièce à recouper pour largeurs intérieures de 245 à 293 mm
Exemples d'applications
