TIP-ON BLUMOTION para MERIVOBOX
Processamento e montagem simples
Graças às posições idênticas de fixação, seus passos de fabricação permanecem sempre iguais – para que as tecnologias de movimento possam ser adaptadas de maneira flexível. Extensões e gavetas podem ser realizadas como de costume com TIP-ON BLUMOTION para MERIVOBOX. Um trabalho adicional não é necessário. Os práticos gabaritos auxiliam no processamento e na montagem.
Processamento e montagem
![](/images/560/420/3989936/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/tob0015_aa_fot_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
O TIP-ON BLUMOTION pode ser realizado com armários e frentes Standard. Um trabalho adicional não é necessário.
![](/images/560/420/3989946/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/me23483136_aa_fot_fo_bau_-sall_-amc_-v1_4:3.jpg)

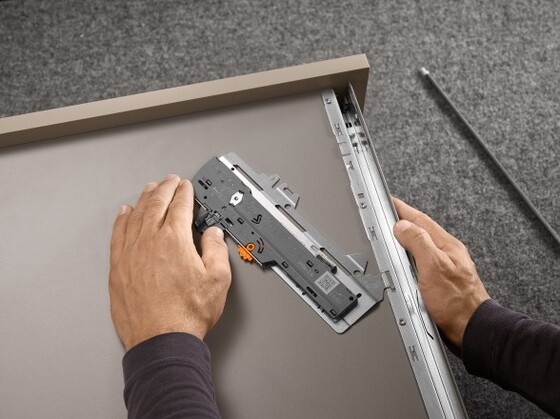

Como a maioria dos componentes, também a unidade TIP-ON BLUMOTION é montada sem o uso de ferramentas.
![](/images/560/420/3989944/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/me23483141_aa_fot_fo_bau_-sall_-amc_-v1_4:3.jpg)

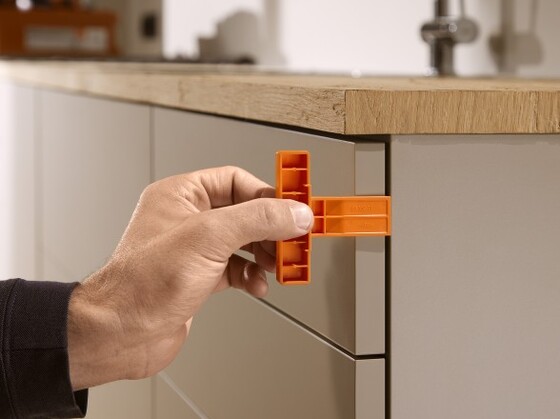

Estando a frente já montada ou não: com o gabarito de teste e o de ajuste, pode-se ajustar confortavelmente a folga frontal para 2.5 mm.
Sincronização
O emprego da sincronização amplia a área de desengate e melhora a função do TIP-ON BLUMOTION. Duas possibilidades de sincronização estão disponíveis para diversas larguras livres. Ambas podem ser montadas sem o uso de ferramentas.
![](/images/560/420/3989950/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/tob0035_mo_fot_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Com o adaptador e o eixo de sincronização, as unidades TIP-ON BLUMOTION são sincronizadas a partir de uma largura livre de 294 mm.
![](/images/560/420/3989948/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/me23483139_aa_fot_fo_bau_-sall_-amc_-v1_4:3.jpg)

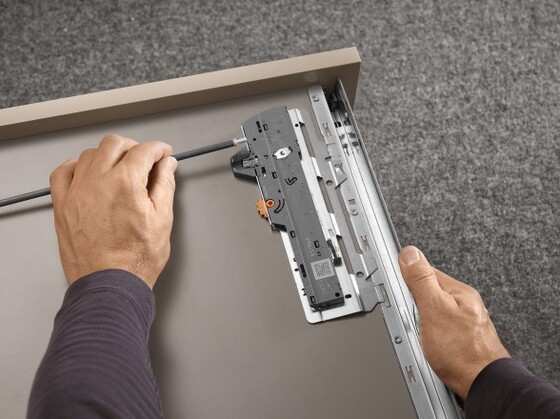

O eixo simétrico de sincronização é encaixado na unidade TIP-ON BLUMOTION sem o uso de ferramentas.
![](/images/560/420/3989972/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/tob0095_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Ao invés de eixo e adaptador de sincronização, é empregada a sincronização em peça única em larguras livres pequenas.
Instruções de montagem
Ajudas de montagem
Para o processamento fácil e exato de produtos Blum, estão disponíveis diversas máquinas de furação e colocação de ferragens, aparelhos de montagem e gabaritos. Isto porque o movimento otimizado precisa de um processamento preciso.
Ir para seletor de ajudas de montagem
Indicações sobre processamento, montagem e transporte do TIP-ON BLUMOTION
Para que você, como processador, e seus clientes, como futuros usuários, fiquem por um longo tempo satisfeitos com extensões equipadas com TIP-ON BLUMOTION, observem as seguintes indicações práticas.
