TIP-ON BLUMOTION til TANDEMBOX
Nem forarbejdning og montering
Udtræk og skuffer kan med TIP-ON BLUMOTION til TANDEMBOX realiseres som sædvanlig. Yderligere bearbejdning er ikke nødvendig. Ved forarbejdning og montering er der hjælp fra de praktiske skabeloner.
Forarbejdning, montering og justering
Standard korpusser og skuffer
TIP-ON BLUMOTION kan realiseres med standardkorpus og -fronter. Yderligere bearbejdning er ikke nødvendig.

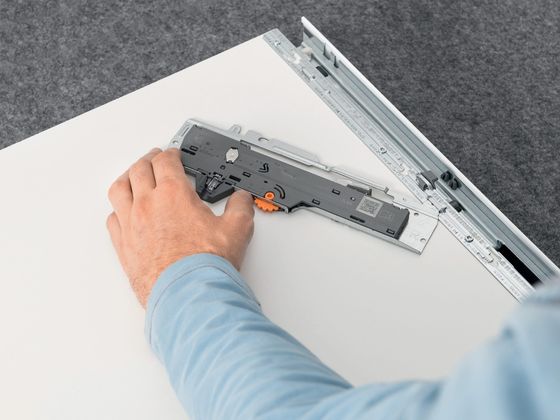

Nem montering
Som de fleste komponenter, monteres TIP-ON BLUMOTION- enheden også uden værktøj.

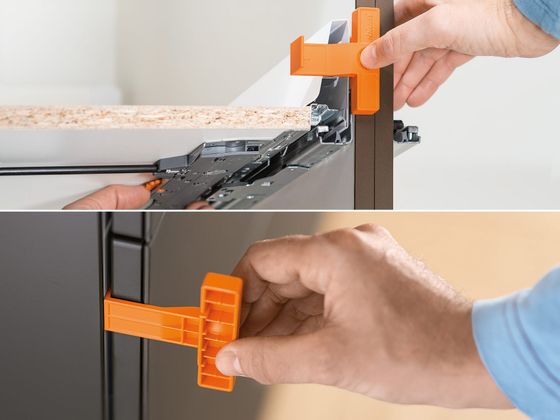

Præcis fugeindstilling
Uanset om fronten allerede er monteret eller ej, er det nemt at indstille fugen på 2,5 mm ved hjælp af fugeskabelonen.
Synkronisering
Indsættelse af synkroniseringen forøger udløserområdet og forbedrer funktionen af TIP-ON BLUMOTION. For forskellige indvendige bredder står to synkroniseringsmuligheder til rådighed. Begge kan monteres helt uden værktøj.

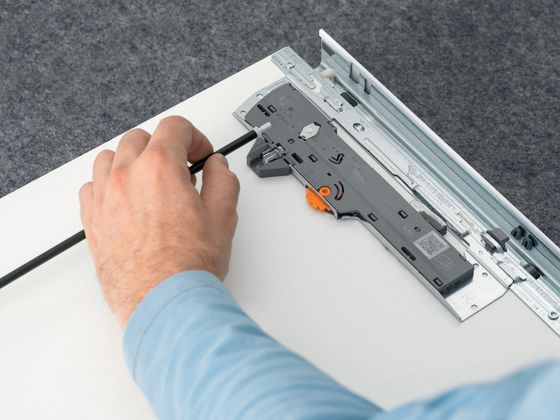

Indvendig bredde fra 287 mm
Med synkroniseringsadapter og -aksel bliver TIP-ON BLUMOTION-enheden synkroniseret fra en indvendig bredde på 287 mm.
Værktøjsløs Montering
Den symetriske synkroniseringsaksel klikkes på TIP-ON BLUMOTIO-enheden uden brug af værktøj.
Indvendig bredde fra 238 til 286 mm
I stedet for synkroniseringsaksel og -adapter, bliver der ved små bredder anvendt en synkronisering, i en enhed.
Tilbehør
For at sikre et optimalt bevægelsesforløb, skal der ved TIP-ON BLUMOTION til TANDEMBOX fra en korpusbredde på ≥ 750 mm, anvendes følgende tilbehør.

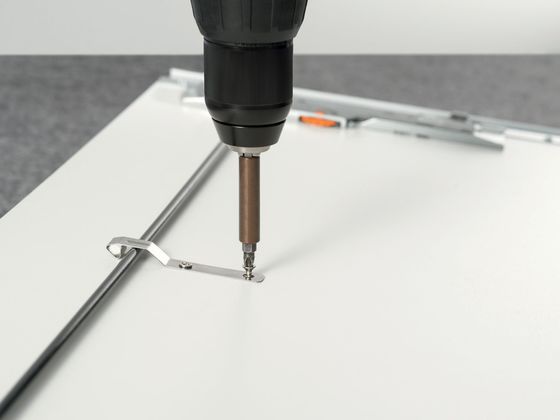

Holder til synkroniseringsstang
Til udtræk over korpusbunden eller en travers. Forhindrer at synkroniseringsakslen kommer til at bue.

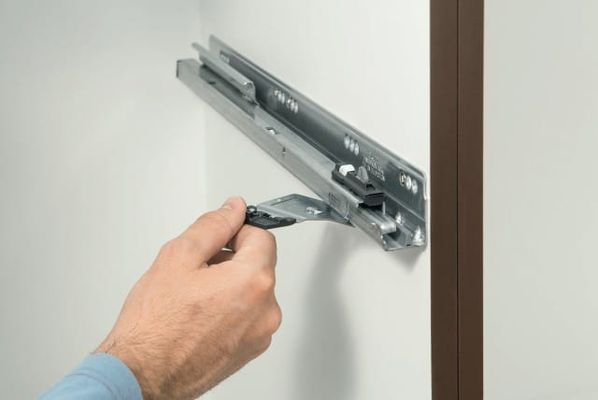

Vinkel til afstivning af bund
Til udtræk over korpusbunden eller en travers. Til afstivning af udtræksbunden.

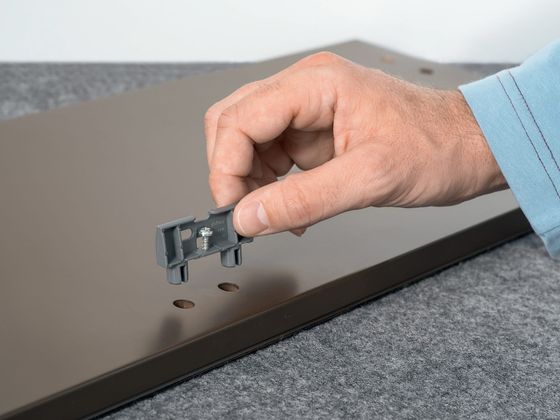

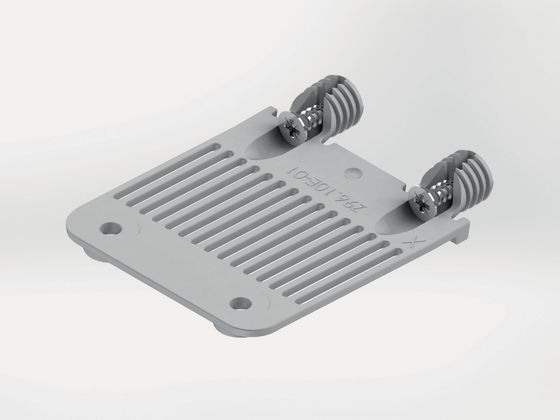

Frontstabilisering
Til stabilisering af høje og brede fronter.
Monteringsvejledninger
Montagevideoer
TIP-ON BLUMOTION til TANDEMBOX
Denne film informerer om montering af de enkelte TIP-ON BLUMOTION produktkomponenter til TANDEMBOX. Derudover bliver dybdejusteringen, synkronisering, holder til synkroniseringsstangen og bundvinklen tematiseret.
Hjælp til forarbejdning
For den enkle og nøjagtige forarbejdning af Blum produkter, tilbydes forskellige bore- og beslagsmaskiner, montageredskaber og skabeloner. Den optimale bevægelse kræver en præcis bearbejdning.
