TIP-ON BLUMOTION til LEGRABOX
Nem forarbejdning og montering
Udtræk og skuffer kan med TIP-ON BLUMOTION til LEGRABOX realiseres som sædvanlig. Yderligere bearbejdning er ikke nødvendig. Ved forarbejdning og montering er der hjælp fra de praktiske skabeloner.
Forarbejdning og montering

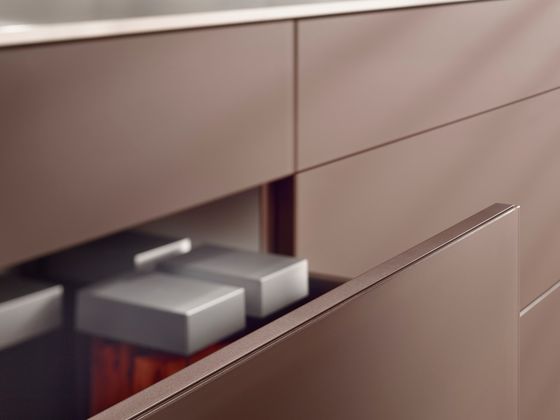

Standard korpusser og skuffer
TIP-ON BLUMOTION kan realiseres med standard- korpus og fronter. Yderligere bearbejdning er ikke nødvendig.

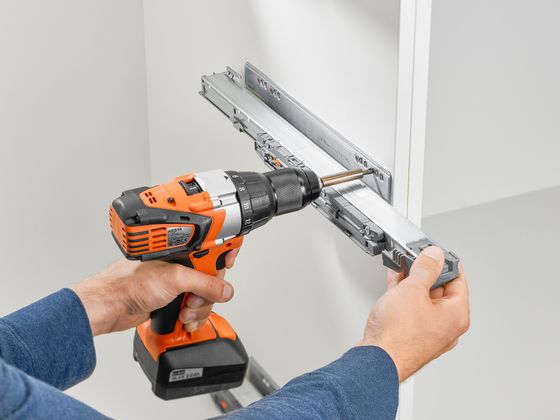

Sædvanlig boreposition anvendes
Til TIP-ON BLUMOTION kan de sædvanlige borepositioner ved LEGRABOX anvendes.

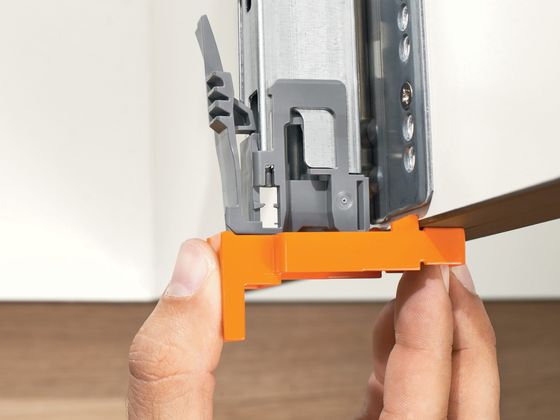

Præcis fugeindstilling
Med hjælp fra justeringsskabelonen bliver fugen på 2,5 mm indstillet præcis og komfortabelt ved LEGRABOX.

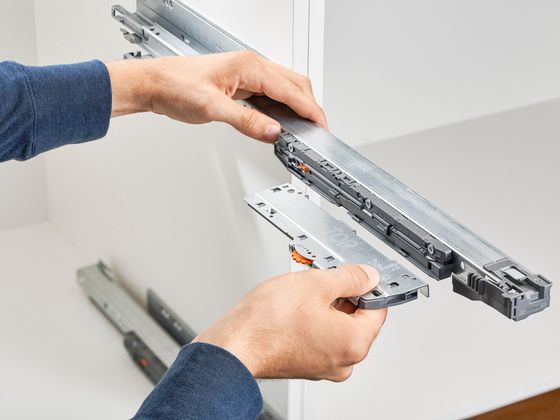

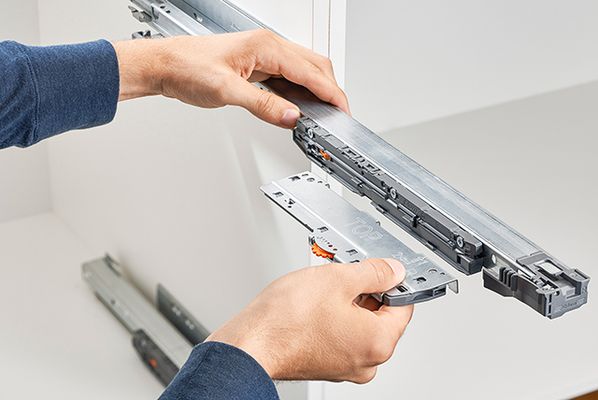

Enkel montering uden brug af værktøj
TIP-ON BLUMOTION-enheden kan, som alle andre komponenter, monteres uden værktøj.
Synkronisering
Indsættelse af synkroniseringen forøger udløserområdet og forbedrer funktionen af TIP-ON BLUMOTION. For forskellige indvendige bredder står to synkroniseringsmuligheder til rådighed. Begge kan monteres helt uden værktøj.

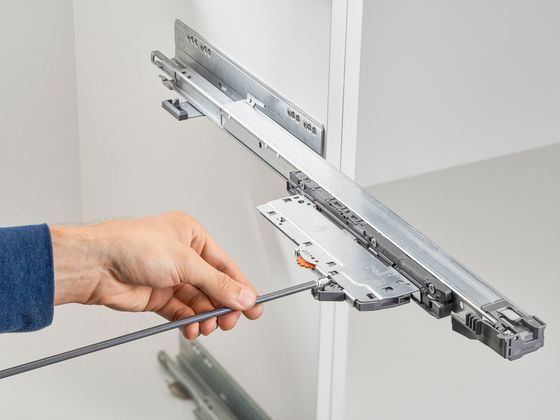

Indvendig bredde fra ≥ 294 mm
Med synkroniseringsadapter og -aksel bliver TIP-ON BLUMOTION-enheden synkroniseret fra en indvendig bredde fra 294 mm.

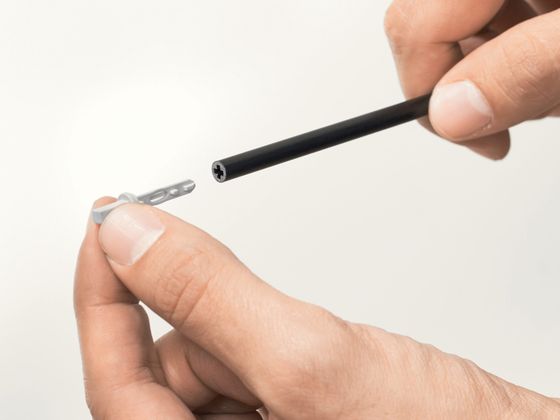

Værktøjsløs Montering
Den symetriske synkroniseringsaksel klikkes på TIP-ON BLUMOTIO-enheden uden brug af værktøj.
Indvendig bredde fra 245 til 293 mm
Istedet for synkroniseringsaksel og -adapter, bliver der ved små bredder anvendt en synkronisering, som er en enhed.
Monteringsvejledninger
Montagevideoer
TIP-ON BLUMOTION til LEGRABOX og MOVENTO med skinnesystem BLUMOTION S
Denne film informerer om montering af de enkelte TIP-ON BLUMOTION produktkomponenter. Derudover bliver dybdejusteringen ved hjælp af fuge-lære illustreret.
Hjælp til forarbejdning
For den enkle og nøjagtige forarbejdning af Blum produkter, tilbydes forskellige bore- og beslagsmaskiner, montageredskaber og skabeloner. Den optimale bevægelse kræver en præcis bearbejdning.
