TANDEM
Udobna obdelava in preprosta montaža
TANDEM ponuja širok program s številnimi možnostmi. Kljub temu pa je obdelava vedno enaka.

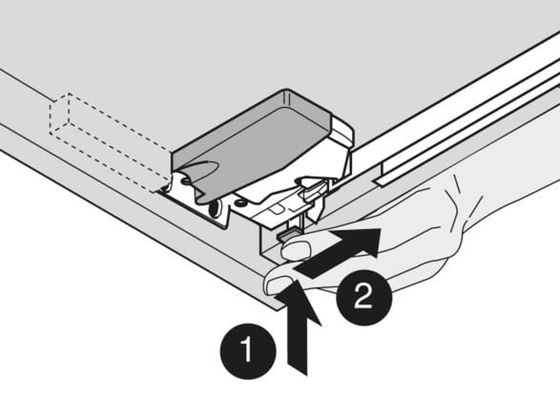

Montaža s spojno tehniko
S spojitvijo TANDEM lahko predal v trenutku vstavite in ga snamete. Integrirano dvigalno varovalo preprečuje nenamerno sprostitev. Nastavitev višine omogoča izenačitev razlik do 3 mm. Z nastavitvijo nagiba sprednjo stranico nastavite vzporedno glede na sprednji rob korpusa.

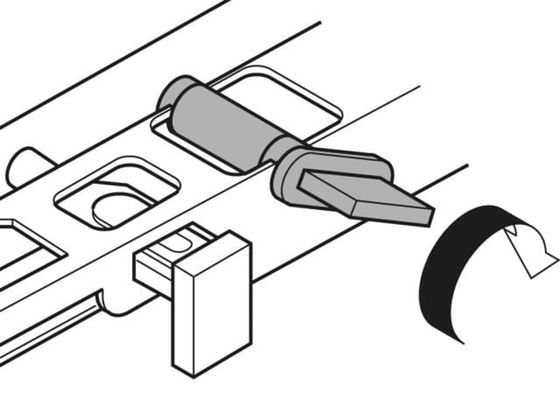

Nastavitev višine

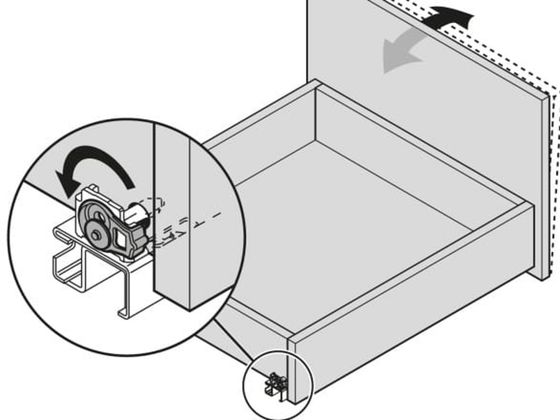

Nastavitev nagiba pri polnem izvleku

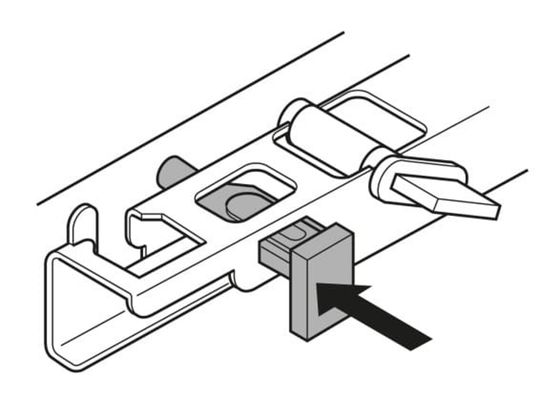

Stranska nastavitev
Montaža z natično tehniko
Predal namestite na vodilo, povlecite naprej in že ste končali. Dvigalno varovalo preprečuje neželeno sprostitev z vodila. Natančno nastavitev izvedete, kot bi mignil: nastavitev višine brez orodja omogoča izravnavo do 2,5 mm. Integrirana nastavitev nagiba letve zagotavlja tudi preprosto izravnavo sprednje stranice.
Stranska nastavitev
Nastavitev višine
Nastavitev nagiba pri polnem izvleku
Dvigalno varovalo
Podpora za vsak delovni korak
Za sistem vodil TANDEM vam ponujamo prilagojene storitve in obdelovalne pripomočke. Podpiramo vas med celotno verigo procesov: naše storitve E-SERVICES vam 24 ur na dan pomagajo pri načrtovanju, konstrukciji in izbiri izdelkov. Za proizvodnjo imamo poleg strojev za vrtanje in vstavljanje okovij v programu tudi posebne vrtalne šablone. Na primer za sistem TANDEM z natično tehniko ter za okovje za nastavitev sprednje stranice TANDEM.
Obdelovalni pripomočki Blum
Vse, kar potrebujete
Naši obdelovalni pripomočki vam olajšajo delo in vas podpirajo pri natančni, hitri in brezhibni obdelavi izdelkov Blum. Tako po korakih pridete do popolnega rezultata.
Izberite skupino izdelkov
13 Rezultati najdeni
Univerzalna vrtalna šablona
Za označevanje ali predvrtanje pritrdilnih položajev za sisteme dvižnih vrat, predalov in vodil
Vrtalna šablona za distančni blažilnik
Za vrtanje vrtine za blažilnik na prosti ali montirani sprednji stranici in na korpusu
Vrtalna šablona za MOVENTO/TANDEM
Za predvrtanje pritrdilnih položajev za kavelj in spojitev MOVENTO in TANDEM
MINIPRESS P
Vrtalni stroj in stroj za okovje za okovja Blum, navpično vrtanje, mogoča nadgradnja s sistemom EASYSTICK
Točkalo
Za označevanje pritrdilnih položajev okovja za nastavitev sprednje stranice za lesene predale
Univerzalna šablona za označevanje
Za označevanje pritrdilnih položajev za vodila za predal, zbiralnik moči, montažne in priključne ploščice
Vrtalna šablona za okovje sprednje stranice
Za vrtanje pritrdilnih položajev okovja za nastavitev sprednje stranice na štiristranskem lesenem predalu
Vrtalna šablona za TANDEM
Za predvrtanje pritrdilnih položajev za vtične zaklopke in dvigalno varovalo
Univerzalna palična šablona
Za predvrtanje pritrdilnih položajev za vodila za predal, zbiralnik moči, montažne in priključne ploščice
Vrtalna šablona za pritrdilo nosilnega profila SERVO-DRIVE
Za označevanje ali predvrtanje pritrdilnih položajev za pritrdilo nosilca SERVO-DRIVE
Univerzalna posamezna šablona
Za predvrtanje pritrdilnih položajev za vodila za predal, zbiralnik moči, montažne in priključne plošče, priključne ploščice
MINIPRESS top za EASYSTICK
Vrtalni stroj in stroj za okovje za okovja Blum, navpično in vodoravno vrtanje s sistemom EASYSTICK
Šablona za režo med stranicami za LEGRABOX/MOVENTO
Za udobno in natančno nastavitev reže med stranicami (2,5 mm) pri LEGRABOX in MOVENTO
Navodila za montažo
Delni izvlek TANDEM – stranska stabilizacija
Polni izvlek TANDEM – stranska stabilizacija
PDF | 2 MB | 06-15-2023
Pribor TANDEM
PDF | 231 KB | 07-13-2023
TANDEM s spojno tehniko
PDF | 658 KB | 07-13-2023
TANDEM z natično tehniko
PDF | 573 KB | 07-13-2023
Vgrajen sistem TANDEM TIP-ON – natična tehnika
PDF | 2 MB | 09-28-2023
Vgrajen sistem TANDEM TIP-ON – spojna tehnika
PDF | 2 MB | 09-27-2023
