TIP-ON BLUMOTION za MOVENTO
Premišljene podrobnosti izdelkov
Osnova mehanske odpiralne opore je posebej prilagojeno vodilo MOVENTO. Z različnimi enotami TIP-ON BLUMOTION je mogoče realizirati različne nazivne dolžine in območja teže. Vse ostale komponente se lahko uporabljajo univerzalno.
Vodilo za predal
| Obremenitveni razred | Nazivna dolžina |
|---|---|
|
40
|
270 - 600
|
|
60
|
450 - 750
|
Komplet enote in sojemalnika
| Nazivna dolžina | Območje teže | Enota | Barvna oznaka |
|---|---|---|---|
|
270-320 mm
|
≤ 10 kg
> 10–20 kg |
S0
S1 |
Bela
Svetlo siva |
|
350-750 mm
|
≤ 20 kg
15–40 kg 35-60 kg |
L1
L3 L5 |
Svetlo siva
Prašno siva Črna |
|
350-600 mm
|
≤ 20 kg
15–40 kg |
L1 (za predal pod pomivalnim koritom)
L3 (za predal pod pomivalnim koritom) |
Svetlo siva
Prašno siva |
Podpora pri izbiri enote TIP-ON BLUMOTION
Za optimalno odpiralno in zapiralno funkcijo je pomembno uporabljati priporočeno enoto TIP-ON BLUMOTION. Za izbiro pravilnega okovja uporabite naše orodje za konfiguracijo okovja.
Zagon orodja za konfiguracijo izdelkov
V tej brošuri so tudi uporabne informacije o podpori pri izbiri enot:
DL povezava FO-081
Sinhroniziranje

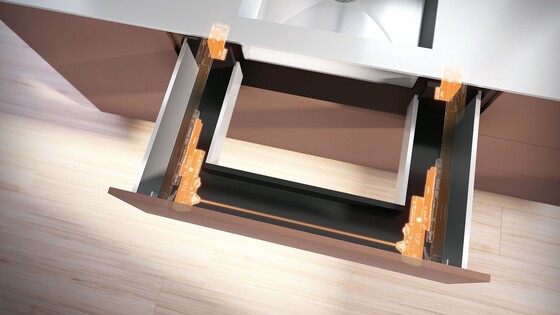

Za optimalno delovanje in za povečanje sprožilnega območja priporočamo sinhroniziranje. To poteka s pomočjo sinhronizacijske gredi.
Območje sprožitve s sinhroniziranjem ali brez njega.
Sinhronizacijska gred z adapterjem za sinhroniziranje za svetle širine telesa ≥ 314 mm
Enodelni sinhronizacijski element za prirezovanje za svetle širine telesa od 265 do 313 mm
Primeri uporabe
