TIP-ON BLUMOTION za LEGRABOX
Premišljene podrobnosti izdelkov
Osnova za mehansko odpiralno oporo je za to posebej prilagojeno vodilo za predal LEGRABOX.
Z različnimi enotami TIP-ON BLUMOTION je mogoče realizirati različne nazivne dolžine in območja teže. Vse ostale komponente se lahko uporabljajo univerzalno.
![](/images/560/315/4005176/corporate/media/bilder/produkte/bewegungstechnologien/TOB0002_AA_FOT_FO_BAU_-SALL_-APR6I_-V1_16:9.jpg)
![](/images/560/315/4007136/corporate/media/bilder/produkte/bewegungstechnologien/TOB-LBX_BLUMO-S_16:9.jpg)
SL Vodilo za predal BLUMOTION S za LEGRABOX
Obremenitveni razred | Nazivna dolžina |
---|---|
40
|
270 - 600
|
70
|
450 - 650
|
![](/images/560/420/4005174/corporate/media/bilder/produkte/bewegungstechnologien/TOB_LBX_BLUMOTION-S_Set_3:2.jpg)

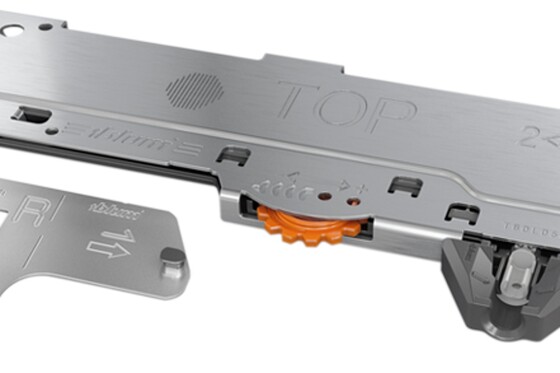

Komplet enote in sojemalnika
Nazivna dolžina | Območje teže | Enota | Barvna oznaka |
---|---|---|---|
270-300 mm
|
≤ 10 kg
> 10–20 kg |
S0
S1 |
Bela
Svetlo siva |
350-650 mm
|
≤ 20 kg
15–40 kg 35-70 kg |
L1
L3 L5 |
Svetlo siva
Prašno siva Črna |
Podpora pri izbiri enote TIP-ON BLUMOTION
Za optimalno odpiralno in zapiralno funkcijo je pomembno uporabljati priporočeno enoto TIP-ON BLUMOTION. Za izbiro pravilnega okovja uporabite naše orodje za konfiguracijo okovja.
Zagon orodja za konfiguracijo izdelkov
V tej brošuri so tudi uporabne informacije o podpori pri izbiri enot:
DL povezava FO-081
Sinhroniziranje
Za optimalno delovanje in za povečanje sprožilnega območja priporočamo sinhroniziranje. To poteka s pomočjo sinhronizacijske gredi.
![](/images/560/420/3947088/corporate/media/bilder/produkte/bewegungstechnologien/tob_lbx-mov_ausloesebereich_4:3.jpg)
Območje sprožitve s sinhroniziranjem ali brez njega
![](/images/560/420/4005250/corporate/media/bilder/produkte/bewegungstechnologien/tob0089_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)

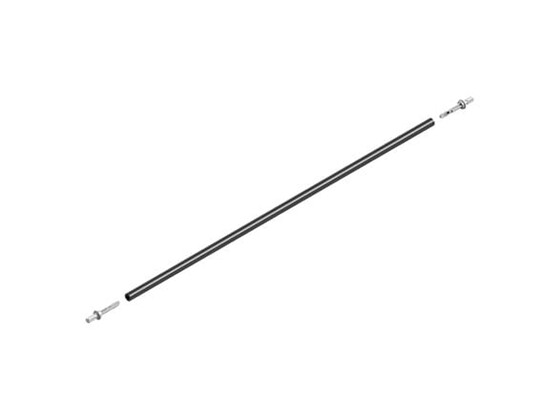

Sinhronizacijska gred z adapterjem za sinhroniziranje za svetle širine telesa ≥ 294 mm
![](/images/560/420/4005248/corporate/media/bilder/produkte/bewegungstechnologien/tob0095_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)

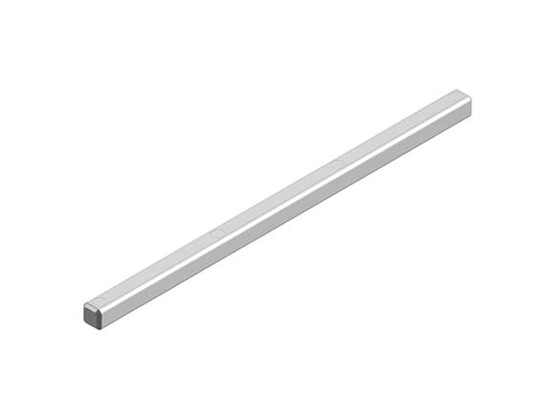

Enodelni sinhronizacijski element za prirezovanje za svetle širine telesa od 245 do 293 mm
