TIP-ON BLUMOTION para MOVENTO
Instalación y montaje sencillos
Los módulos extraíbles y los cajones se pueden realizar del modo habitual con TIP-ON BLUMOTION para MOVENTO. No es necesario realizar un trabajo adicional. Para el armado y el montaje usted cuenta con la ayuda de prácticas plantillas.
Armado, montaje y ajuste
Cuerpos y cajones estándar
TIP-ON BLUMOTION puede realizarse con cuerpos de mueble y frentes estándar. No es necesario realizar un trabajo adicional.
Se pueden utilizar las posiciones de taladrado habituales
En el caso de TIP-ON BLUMOTION se pueden utilizar las posiciones de taladrado habituales de LEGRABOX.

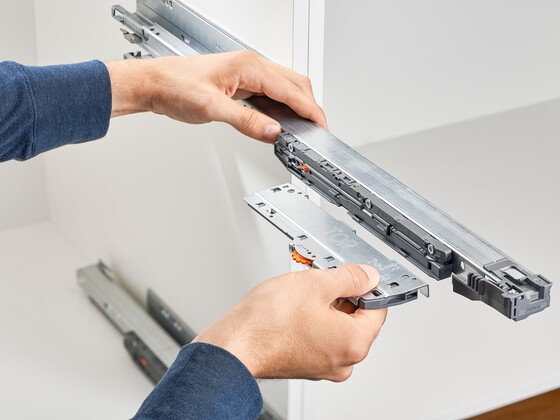

Montaje sencillo y sin herramientas
Al igual que todos los demás componentes, la unidad TIP-ON BLUMOTION puede montarse sin herramientas.
Ajuste exacto del juego del frente
Con ayuda del calibre de ajuste, el juego del frente de 2.5 mm en MOVENTO se puede ajustar de manera cómoda y precisa.
Sincronización
El uso de la sincronización amplía el recorrido de activación y mejora el funcionamiento de TIP-ON BLUMOTION. Para diferentes anchos interiores de cuerpo de mueble hay disponibles dos opciones de sincronización. Ambas se montan por completo sin herramientas.
Ancho interior de cuerpo de mueble a partir de 314 mm
Con el adaptador de sincronización y la barra de sincronización, las unidades TIP-ON BLUMOTION se sincronizan a partir de un ancho interior de cuerpo de mueble de 314 mm.
Montaje sin herramientas
La barra de sincronización simétrica se monta con clip y sin herramientas en la unidad TIP-ON BLUMOTION.
Ancho interior de cuerpo de mueble de 265 a 313 mm
En vez de barra de sincronización y adaptador de sincronización, en el caso de anchos de interior de cuerpo de mueble reducidos se utiliza la sincronización de una pieza.
Instrucciones de montaje
Vídeos de montaje
TIP-ON BLUMOTION para LEGRABOX y MOVENTO con sistema de guías BLUMOTION S
Este vídeo informa acerca del montaje de los componentes de producto individuales de TIP-ON BLUMOTION. Además se explica con mucha claridad el ajuste de profundidad con ayuda del calibre de juego del frente.
Ayudas de montaje
Para el armado fácil y preciso de productos Blum hay disponibles diferentes máquinas para taladrar y de instalación de herrajes, dispositivos de montaje y calibres. Porque un movimiento perfecto requiere un montaje perfecto.
