SERVO-DRIVE per AVENTOS

Estrema facilità di apertura e chiusura delle ante a ribalta

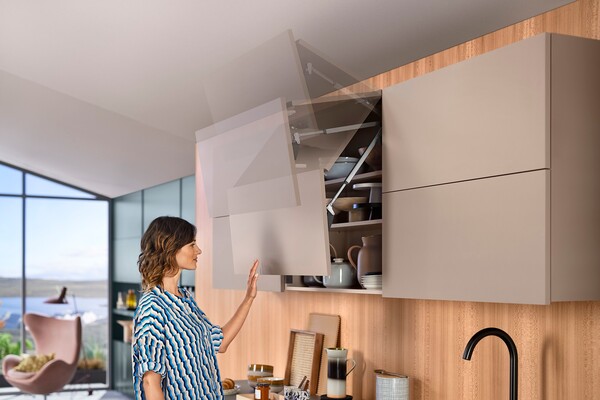

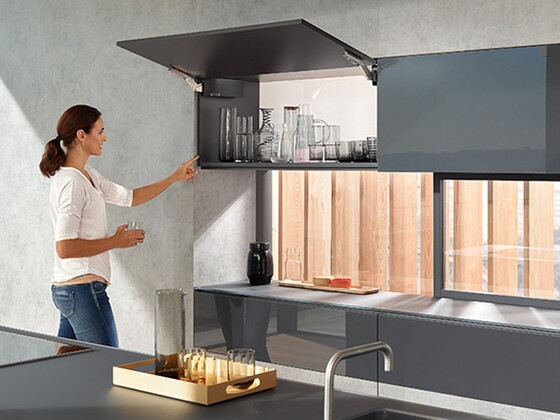

Basta un tocco leggero sul frontale per aprire le ante a ribalta con SERVO-DRIVE per AVENTOS. Persino i frontali grandi e pesanti si aprono verso l'alto come in totale assenza di forza di gravità. Chiusura comoda e semplice, assicurata dall'interruttore facilmente accessibile, montato sul fianco del corpo mobile. La chiusura è dolce e silenziosa con BLUMOTION.

Vantaggi del prodotto

Accesso comodo

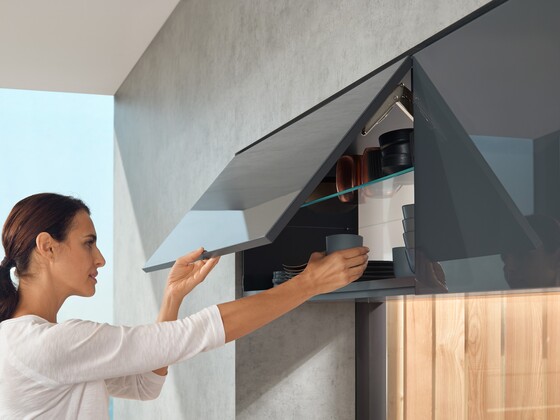

Le ante a ribalta, aprendosi completamente verso l'alto e sollevandosi oltre il campo di movimento, consentono all'utilizzatore di cucine un accesso ottimale all'interno del mobile.

Rilevamento delle collisioni

L'utilizzo di SERVO-DRIVE per AVENTOS non è assolutamente pericoloso. Se il frontale urta contro una parte del corpo o un oggetto, il processo di apertura e chiusura viene arrestato automaticamente e tempestivamente.

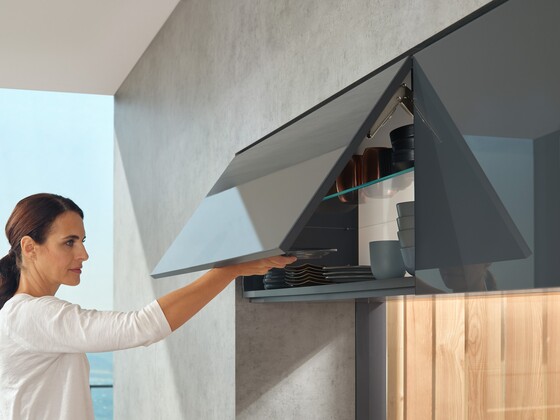

Utilizzo manuale

Nonostante la presenza del supporto elettrico per il controllo del movimento, è comunque possibile in ogni momento aprire o chiudere manualmente l'anta a ribalta senza limitazioni. SERVO-DRIVE per AVENTOS non viene in alcun modo danneggiato da queste operazioni.

Disattivazione

Naturalmente SERVO-DRIVE per AVENTOS può essere disattivato altrettanto semplicemente mediante una presa con interruttore. Questo accorgimento è sicuramente utile quando ad esempio si devono pulire i frontali.

Componenti SERVO-DRIVE

Dopo il montaggio dei meccanismi per ante a ribalta AVENTOS, sulla base forza o sul corpo mobile vengono fissati i singoli componenti di SERVO-DRIVE per AVENTOS.

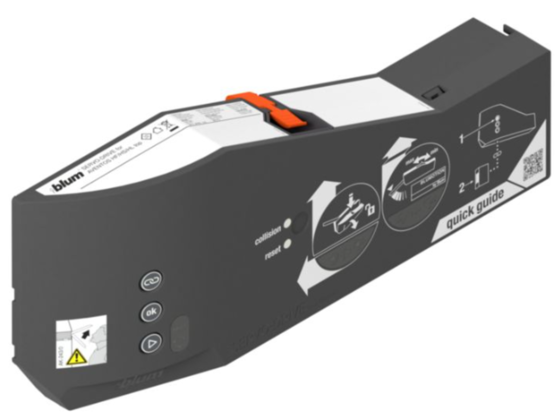

Unità motrice

Per AVENTOS HF, HS ed HL è possibile utilizzare la stessa unità motrice. Viene montata sulla base forza senza l'utilizzo di attrezzi.

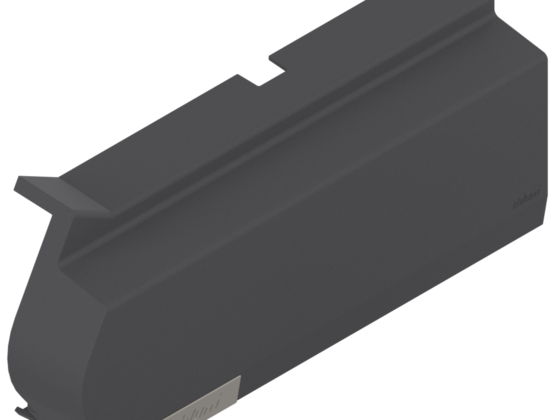

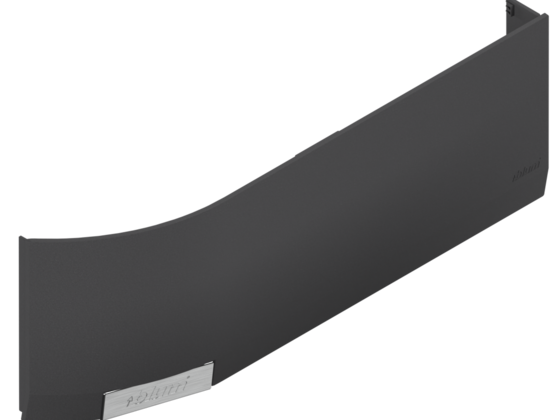

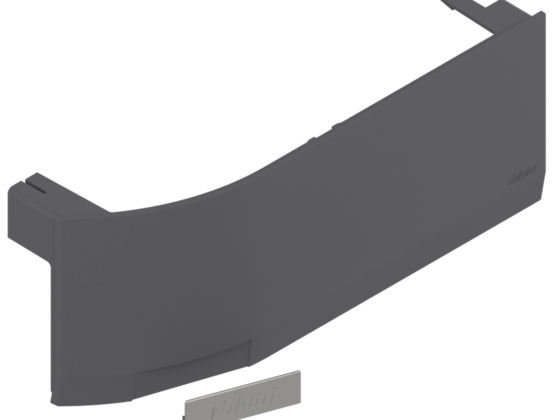

Placchetta di copertura

Per coprire la base forza e l'unità motrice viene impiegata una placchetta di copertura speciale sul fianco sinistro. La placchetta di copertura può essere estratta fino ad una profondità interna di 350 mm per coprire il cablaggio.

Respingenti

I respingenti garantiscono la corsa di azionamento necessaria di 2 mm.

Cablaggio

Il cablaggio viene realizzato con poche operazioni. Grazie alla tecnica piercing il cablaggio risulta estremamente flessibile da posizionare adattandosi perfettamente alle singole esigenze di spazio.

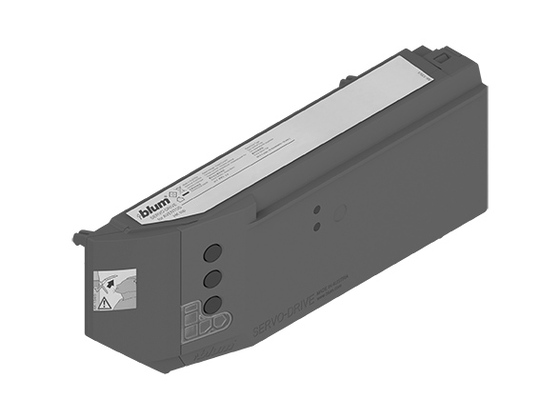

Unità motrice per AVENTOS HK

Per AVENTOS HK viene utilizzata un'unità motrice con piastrina di supporto, che viene a sua volta montata senza attrezzi sulla base forza.

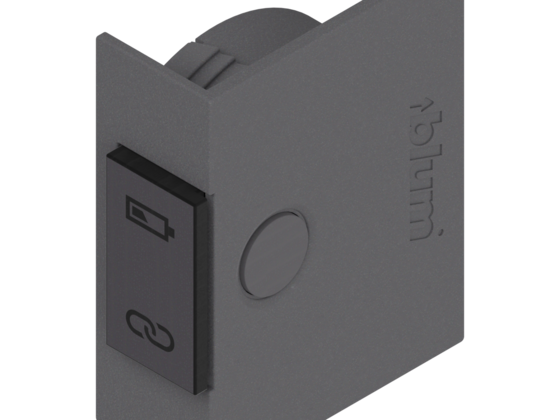

Interruttore SERVO-DRIVE

Questo interruttore viene montato a pressione nell'apposito foro da 3/4" presente nella zona inferiore su entrambi i fianchi del corpo mobile. La comunicazione tra l'interruttore SERVO-DRIVE e l'unità motrice avviene tramite onde radio.

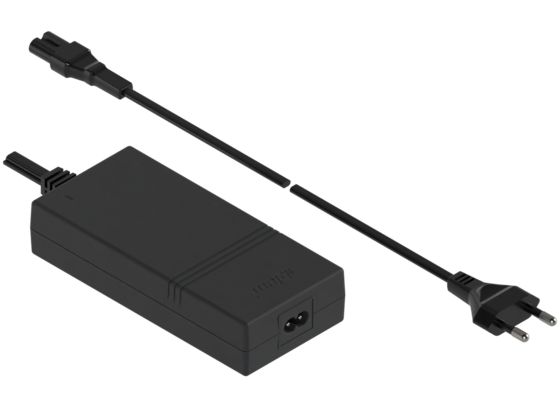

Trasformatore e supporto trasformatore

Il trasformatore Blum può essere utilizzato in tutto il mondo, potendo convertire la tensione di rete locale in tensione continua a 24 V. A seconda del luogo di installazione, è necessario utilizzare un cavo di alimentazione elettrica con il tipo di spina locale. Il relativo supporto consente la necessaria circolazione dell'aria.
