AVENTOS HKi
Conceito bem elaborado de processamento e funções integradas
Para integrar a ferragem AVENTOS HKi na parede lateral do armário, um copo bem cheio de serragem tem que ceder. Você pode escolher como deseja que a nossa mais estreita ferragem para portas de elevação se funda com o móvel a partir de uma variedade de opções de processamento: dependendo do equipamento na oficina, do número de ferragens processadas e se você deseja terceirizar etapas de trabalho ou não.
Totalmente integrada com kit de placas brutas
Nosso kit de placas brutas de MDF pré-fresado já possui a fresagem central para AVENTOS HKi. Corte a placa bruta com as medidas 450 mm x 600 mm x 19 mm de acordo com seu desejo e folheie ou pinte a placa conforme as suas necessidades.
Para expor o recorte novamente após o revestimento, oferecemos uma fresa especial niveladora para a tupia.
Totalmente integrada com kit gabarito de fresa
Para o processamento com uma tupia, desenvolvemos, além da fresa de copiar adequada, diversos gabaritos para fresagem, com os quais você poderá efetuar com precisão a fresagem para o acumulador de forças e a placa de inserção.
Totalmente integrada - duas camadas

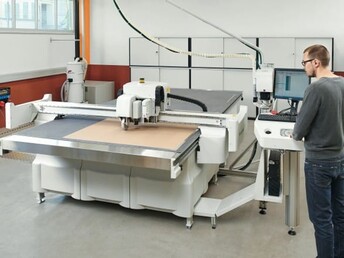

Use uma máquina CNC para fresar a superfície de metade das laterais do armário e cole as duas metades juntas.
Totalmente integrada - duas camadas
Use uma máquina CNC para fresar a superfície de metade das laterais do armário e cole as duas metades juntas.
Parcialmente integrada com capa
Use uma máquina CNC ou tupia para fresar a lateral do armário na superfície para um acumulador de forças. Este é coberto com uma tampa de cobertura de cor correspondente no móvel. Diversos elementos de branding oferecem a você possibilidades de personalização.
Totalmente integrado com MINIMILL
Para a fabricação em maiores quantidades desenvolvemos com MINIMILL uma fresadora especial. Com ela, você fresa espessuras de paredes laterais de 16 - 25 mm de maneira rápida e precisa.
Totalmente integrado com MINIMILL
Para a fabricação em maiores quantidades desenvolvemos com MINIMILL uma fresadora especial. Com ela, você fresa espessuras de paredes laterais de 16 - 25 mm de maneira rápida e precisa.
Você pode definir adequadamente a profundidade lateral do armário com a escala na régua.
Com uma chave de fendas, você ajusta as espessuras corretas das paredes laterais de 16 - 25 mm.
O lado do armário a ser processado é empurrado até a posição de encosto.
Fixação fácil das laterais do armário com um só manuseio.
Em seguida, você inicia com segurança o processo de fresagem com as duas mãos.
Seu resultado: laterais do armário perfeitamente fresadas, o que é ideal para o processamento posterior da ferragem AVENTOS HKi.
Montagem e ajuste fáceis
Instruções de montagem
Vídeos de montagem
AVENTOS HKi - Filme de montagem
Mostra a montagem do acumulador de forças, a segurança de transporte, a fixação frontal, a configuração do acumulador de forças, a configuração frontal, o limitador do ângulo de abertura e a desmontagem do AVENTOS HKi
AVENTOS HKi - Montagem do acumulador de forças
Montagem do acumulador de forças na lateral do armário
AVENTOS HKi - Segurança de transporte
Mostra a liberação da segurança de transporte
AVENTOS HKi - Regulagem do acumulador de forças
Se o acumulador de forças for ajustado exatamente ao peso da frente, a frente da porta de elevação permanecerá em qualquer posição desejada, permitindo que o fechamento fique sempre bem acessível.
AVENTOS HKi - Ajuste frontal
Mostra o ajuste contínuo tridimensional do esquema de folgas
AVENTOS HKi - Limitador do ângulo de abertura
Este vídeo mostra o ajuste do limitador do ângulo de abertura integrado
AVENTOS HKi - Desmontagem
Mostra a desmontagem da frente e do acumulador de forças
AVENTOS HKi - Integração parcial com capas
Mostra a fixação da capa e do elemento de branding na aplicação parcialmente integrada do AVENTOS HKi
Ajudas de montagem
Para o processamento fácil e exato de produtos Blum, estão disponíveis diversas máquinas de furação e colocação de ferragens, aparelhos de montagem e gabaritos. Isto porque o movimento otimizado precisa de um processamento preciso.
