TIP-ON BLUMOTION do LEGRABOX
Prosta obróbka i montaż
Szuflady z TIP-ON BLUMOTION do LEGRABOX są realizowane tak jak do tej pory. Dodatkowa obróbka nie jest konieczna. Obróbkę i montaż ułatwiają praktyczne wzorniki.
Obróbka i montaż
Korpusy standardowe i szuflady
TIP-ON BLUMOTION można zastosować do standardowych korpusów i frontów. Dodatkowa obróbka nie jest konieczna.
Znane pozycje wiercenia
Do TIP-ON BLUMOTION można stosować dotychczasowe pozycje wiercenia dla LEGRABOX.
Precyzyjna regulacja szczeliny frontu
Za pomocą wzornika regulacji można precyzyjnie i komfortowo ustawić szczelinę frontu w szufladach LEGRABOX na 2.5 mm.
Prosty montaż bez użycia narzędzi
Jednostkę TIP-ON BLUMOTION można zamontować bez użycia narzędzi, tak jak większość komponentów.
Synchronizacja
Zastosowanie synchronizacji zwiększa obszar aktywacji i wzmacnia funkcję TIP-ON BLUMOTION. Dla różnych szerokości wewnętrznych dostępne są dwie możliwości synchronizacji. Obydwie są montowane zupełnie bez użycia narzędzi.
Szerokość wewnętrzna od ≥ 294 mm
Za pomocą adaptera synchronizacji i relingu synchronizacji jednostki TIP-ON BLUMOTION są synchronizowane od szerokości wewnętrznej 294 mm.
Montaż bez użycia narzędzi
Symetryczny reling synchronizacji jest wpinany bez użycia narzędzi w jednostkę TIP-ON BLUMOTION.
Szerokość wewnętrzna od 245 do 293 mm
Przy niewielkich szerokościach wewnętrznych zamiast relingu i adaptera synchronizacji stosowana jest jednoczęściowa synchronizacja.
Instrukcje montażu
TIP-ON BLUMOTION do LEGRABOX i MOVENTO z prowadnicą BLUMOTION S
W filmie pokazano montaż poszczególnych elementów TIP-ON BLUMOTION. Ponadto, na podstawie wzornika szczeliny frontu, wyjaśniona została regulacja głębokości.
Pomoce montażowe

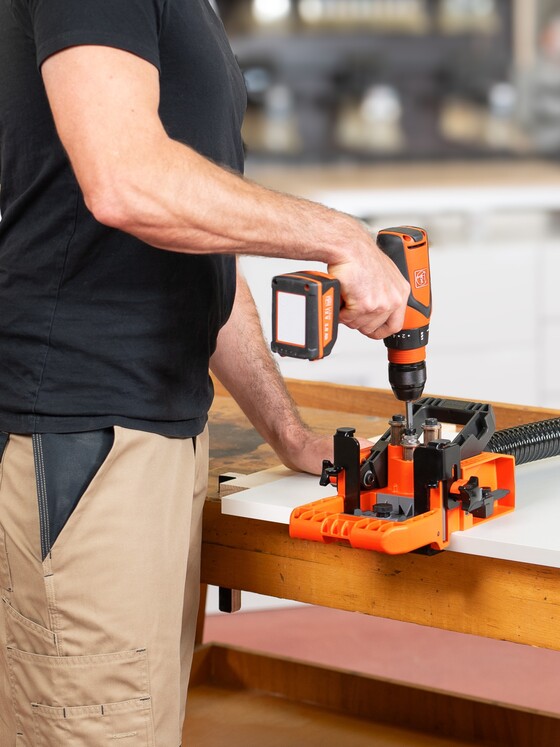

Nasze maszyny do nawiercania i osadzania okuć, urządzenia montażowe i matryce zapewniają prostą i precyzyjną obróbkę produktów Blum. Właściwa obróbka, to gwarancja optymalnego ruchu.
