TIP-ON BLUMOTION для LEGRABOX
Безупречная функциональность
Основой функциональности TIP-ON BLUMOTION являются специально разработанные направляющие LEGRABOX. Разные типы механизмов TIP-ON BLUMOTION позволяют подобрать подходящее решение в зависимости от диапазона нагрузки и номинальной длины. Остальные комплектующие являются универсальными.
Направляющая
| Классы нагрузки | Номинальная длина |
|---|---|
|
40
|
270 - 600
|
|
70
|
450 - 650
|
Комплект механизма и триггера
| Номинальная длина | Диапазон нагрузки | Механизм | Цветовое обозначение |
|---|---|---|---|
|
270–300 мм
|
≤ 10 кг
> 10–20 кг |
S0
S1 |
Белый
Светло-серый |
|
350–650 мм
|
≤ 20 кг
15–40 кг 35–70 кг |
L1
L3 L5 |
Светло-серый
Темно-серый Черный |
Помощь при подборе TIP-ON BLUMOTION
Чтобы открывание и закрывание ящиков было оптимальным, важно использовать подходящий механизм TIP-ON BLUMOTION. Воспользуйтесь нашим конфигуратором изделий для подбора правильной фурнитуры.
В этой памятке содержится полезная информация по подбору TIP-ON BLUMOTION.
DL Link FO-081
Синхронизатор
Для оптимального функционирования и увеличения области срабатывания рекомендуется использовать синхронизатор. Синхронизация осуществляется при помощи вала синхронизатора.

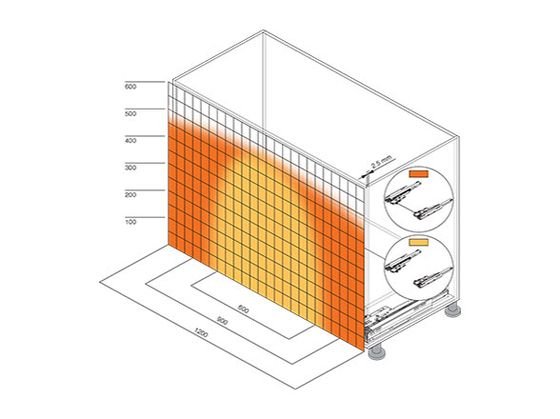

Область срабатывания с синхронизатором и без него
Вал синхронизатора с адаптером вала синхронизатора для внутренней ширины ≥ 294 мм
Цельный синхронизатор под раскрой для внутренней ширины 245 – 293 мм
Примеры использования
