TIP-ON BLUMOTION pro MERIVOBOX
Promyšlené detaily výrobku
Pro bezúchytková čela lze MERIVOBOX vybavit mechanickým způsobem otvírání TIP-ON BLUMOTION. Základem kombinace s TIP-ON BLUMOTION je zcela nové provedení inovativní korpusové lišty ve tvaru L ze systému MERIVOBOX. Dostupné jsou různé jednotky TIP-ON BLUMOTION, které vyhovují různým jmenovitým délkám a hmotnostním rozsahům. Všechny další komponenty jsou univerzální.
Korpusová lišta
| Třída nosnosti | Jmenovitá délka |
|---|---|
|
40
|
270 - 600
|
|
70
|
450 - 600
|
Jednotka a unašeč – sada
| Jmenovitá délka | Rozsah hmotnosti | Jednotka | Barevné označení |
|---|---|---|---|
|
270 – 300 mm
|
≤10 kg
> 10 – 20 kg |
S0
S1 |
Bílá
Světle šedá |
|
350 – 650 mm
|
≤ 20 kg
15 – 40 kg |
L1
L3 |
Světle šedá
Prachově šedá |
|
450 – 600 mm
|
35 – 70 kg
|
L5
|
Černá
|
Pomůcka pro výběr jednotky TIP-ON BLUMOTION
Pro optimální funkci otevírání a zavírání je důležité používat správnou jednotku TIP-ON BLUMOTION. Pro výběr správného kování využijte náš konfigurátor výrobků.
Tato brožura navíc obsahuje užitečné informace pro výběr správných modulů:
DL Link FO-081
Synchronizace
Pro optimální funkci a pro zvětšení rozsahu spuštění doporučujeme využít synchronizaci. Toho dosáhneme doplněním hřídele synchronizace.
Rozsah prostoru pro spuštění se synchronizací nebo bez ní
Hřídel synchronizace se synchronizačním adaptérem pro světlé šířky korpusu ≥ 294 mm
Jednodílná synchronizace ke zkrácení pro světlé šířky korpusu 238 – 294 mm

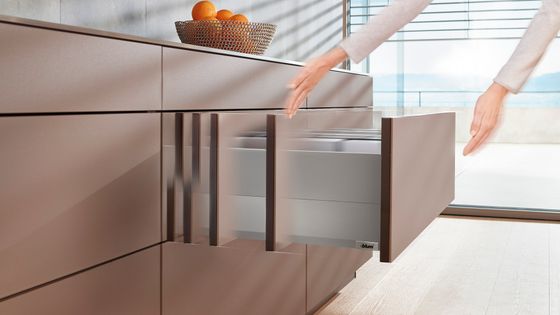

Příklady využití
