TIP-ON BLUMOTION para MERIVOBOX
Detalhes bem elaborados do produto
Para frentes sem puxadores, MERIVOBOX pode ser equipada com o sistema de auxílio de abertura mecânico TIP-ON BLUMOTION. A inovadora guia de armário em formato L totalmente reformulada da MERIVOBOX oferece a base para a combinação com TIP-ON BLUMOTION. Com as diversas unidades TIP-ON BLUMOTION, podem ser realizados diferentes comprimentos nominais e faixas de pesos. Todos os outros componentes são de uso universal.
![](/images/560/315/3991668/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/ME15162926_AA_FOT_FO_BAU_-SALL_-AMC_-V1_16:9.jpg)
![](/images/560/315/3989964/corporate/media/bilder/produkte/boxsysteme/merivobox/programme/me9641475_aa_fot_fo_bau_-sall_-aip01_-v1_16:9.jpg)
Guia do armário
Classe de carga | Comprimento nominal |
---|---|
40
|
270 - 600
|
70
|
450 - 600
|
![](/images/560/420/3989966/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/ME15272019_AA_FOT_FO_BAU_-SALL_-AMC_-V1_3:2.jpg)

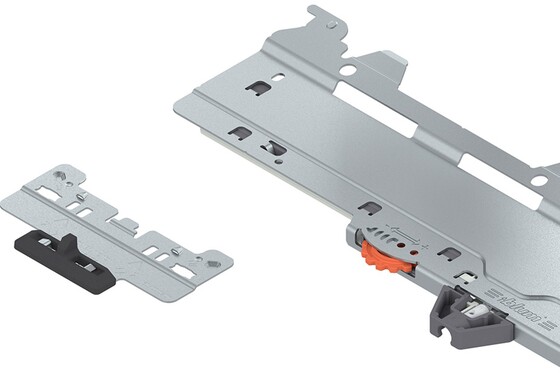

Kit Unidade e dispositivo de engate
Comprimento nominal | Faixa de pesos | Unidade | Código de cores |
---|---|---|---|
270 - 300 mm
|
≤10 kg
>10-20 kg |
S0
S1 |
Branco
Cinza-luminoso |
350 - 650 mm
|
≤20 kg
15-40 kg |
L1
L3 |
Cinza-luminoso
Cinza |
450 - 600 mm
|
35-70 kg
|
L5
|
Preto
|
TIP-ON BLUMOTION - Suporte na seleção
Para uma função otimizada de abertura e fechamento, é importante utilizar a unidade TIP-ON BLUMOTION recomendada. Utilize nosso configurador de produtos para selecionar a ferragem correta.
Iniciar configurador de produtos
Este folheto também oferece informações úteis para o suporte na seleção das unidades:
DL Link FO-081
Sincronização
Para função otimizada e ampliação da área de desengate, recomendamos o emprego de uma sincronização. Isto ocorre por meio de um eixo de sincronização.
![](/images/560/420/3989974/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/a_mvxtobausloeseb_u_1_il_bau_-sall_-ain02_-v5_4:3.jpg)
Área de desengate com e sem sincronização
![](/images/560/420/3989970/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/tob0089_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)

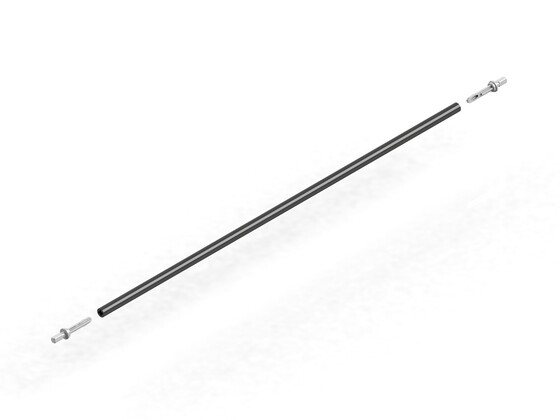

Eixo de sincronização com adaptador de sincronização para larguras livres ≥ 294 mm
![](/images/560/420/3989972/corporate/media/bilder/produkte/bewegungstechnologien/tob/merivobox/tob0095_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Sincronização em peça única para corte no comprimento para larguras livres de 238 – 294 mm
