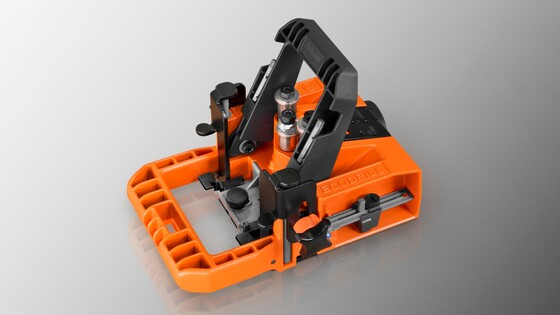

Le nouvel ECODRILL

Mise en œuvre de charnières en un tour de main

Nouveau design et maniement encore plus efficace

Nous avons optimisé l’aide de montage éprouvée ECODRILL en fonction des souhaits de nos clients. Grâce à un design et de nouvelles fonctions pratiques, la mise en œuvre de nos charnières est maintenant encore plus facile. En plus d’une utilisation en atelier, l’instrument manuel peu encombrant peut être emporté sur n’importe quel chantier et est entraîné par une perceuse portative ou une visseuse électrique.

Avec le nouvel ECODRILL, vous pouvez mettre en oeuvre les produits Blum suivants :

  • Charnière CLIP top avec BLUMOTION
  • Charnière CLIP top
  • Charnière MODUL
  • Charnière pour porte relevable AVENTOS HF
  • Charnière pour porte relevable AVENTOS HK-XS

Toutes les fonctions en un coup d’œil

Blocage manuel

Contrairement à avant il suffit de déplacer un levier pour bloquer l’ECODRILL. Ensuite, vous pouvez immédiatement commencer à percer.

Butées latérales

Les butées latérales peuvent être déployées et repliées et disposent d’une échelle de 80 à 130 mm. Vous pouvez ainsi facilement régler les distances standard et ne devez pas mesurer à nouveau et travailler sur les tracés à chaque fois. Il reste toutefois possible de travailler sur des tracés (par exemple, si vous devez monter trois charnières).

Aspiration

Le manchon d’aspiration intégré pour les tuyaux d’aspiration de 32 à 42 mm de diamètre est une nouvelle caractéristique. Grâce à l'espace plus important pour les copeaux supplémentaire, l'exposition à la poussière lors du perçage est nettement réduite.

Gabarit équerre intégré pour les embases

Avec le gabarit équerre intégré, vous marquez les positions de montage des embases et des plaques de base pour TIP ON et BLUMOTION. ECODRILL permet ainsi un traitement uniforme des charnières.

Réglage confortable de la cote de perçage et de la distance du boîtier

Le nouvel ECODRILL offre un accès facile, d’une seule main, par le haut. Dès maintenant, vous pouvez régler deux cotes de référence, aussi bien la distance au bord que la cote jusqu’au centre du perçage. Il est possible d’avoir une distance au bord de 2 à 8 mm ainsi qu’une cote de perçage jusqu’à 12,5 mm pour les charnières pour portes pliantes.

Réglage confortable de l’épaisseur du matériau

Grâce à l’auto-serrage par ressort, vous réglez confortablement l’épaisseur du matériau dans une fourchette de 15 à 40 mm.

« Que ce soit à l’atelier ou sur le chantier, le design ergonomique du nouvel ECODRILL et ses fonctions pratiques en font un outil indispensable. »
Dietmar Vonach - développeur de produits ECODRILL

Manuel abrégé ECODRILL

Vous verrez ici comment travailler au mieux avec le nouvel ECODRILL et tout ce que vous pouvez faire avec.

1
7
Étape 1 : cote de perçage

Réglez la cote de perçage souhaitée.

2
7
Étape 2 : butées latérales

Réglez les butées latérales en dépliant l’échelle. Vous pouvez également travailler sur des tracés.

3
7
Étape 3 : épaisseur du matériau

Fixez le réglage de l’épaisseur du matériau à l’aide de deux vis de serrage.

4
7
Étape 4 : blocage manuel

Rabattez le levier pour maintenir l’ECODRILL dans la position souhaitée.

5
7
Étape 5 : aspiration

Raccordez un tuyau d’aspiration si nécessaire.

6
7
Étape 6 : perçage

Placez les perçages nécessaires au montage.

7
7
Étape 7 : gabarit équerre

Utilisez le gabarit équerre pour un traitement uniforme des charnières et des embases.

Vous avez d’autres questions ?

Pour ce faire, veuillez utiliser notre formulaire de contact.

Nous vous conseillerons avec plaisir !

Offre spéciale

Pack gabarits « Les essentiels »

Optimisez l'installation de vos solutions Blum avec notre pack gabarits « Les essentiels », un assortiment de 6 gabarits (dont le nouvel ECODRILL), idéal à l’atelier ou sur chantier pour disposer d'une réponse adaptée à une grande diversité de situations et de produits.
