TIP-ON BLUMOTION für MOVENTO
Durchdachte Produktdetails
Basis für die mechanische Öffnungsunterstützung ist die hierfür speziell abgestimmte MOVENTO-Führung. Mit den unterschiedlichen TIP-ON BLUMOTION-Einheiten lassen sich verschiedene Nennlängen und Gewichtsbereiche realisieren. Alle weiteren Komponenten sind universell einsetzbar.
Korpusschiene
| Belastungsklasse | Nennlänge |
|---|---|
|
40
|
270 - 600
|
|
60
|
450 - 750
|

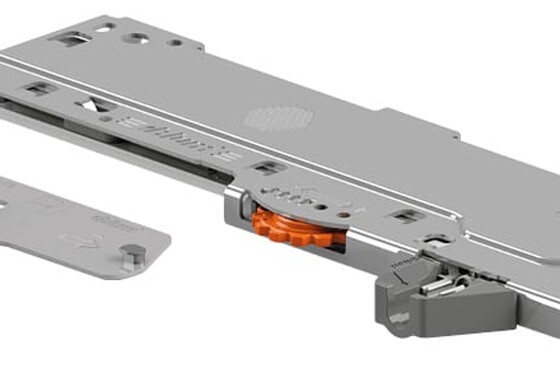

Set Einheit und Mitnehmer
| Nennlänge | Gewichtsbereich | Einheit | Farbkennung |
|---|---|---|---|
|
270-320 mm
|
≤ 10 kg
> 10-20 kg |
S0
S1 |
Weiß
Lichtgrau |
|
350-750 mm
|
≤ 20 kg
15-40 kg 35-60 kg |
L1
L3 L5 |
Lichtgrau
Staubgrau Schwarz |
|
350-600 mm
|
≤ 20 kg
15-40 kg |
L1 (für Spülenauszug)
L3 (für Spülenauszug) |
Lichtgrau
Staubgrau |
TIP-ON BLUMOTION Auswahlunterstützung
Für eine optimale Öffnungs- und Schließfunktion ist es wichtig, die empfohlene TIP-ON BLUMOTION-Einheit zu verwenden. Benutzen Sie unseren Produktkonfigurator zur Auswahl der richtigen Beschläge.
Zudem bietet diese Broschüre hilfreiche Informationen zur Auswahlunterstützung der Einheiten:
DL Link FO-081
Synchronisierung
Für optimale Funktion und zur Vergrößerung des Auslösebereichs empfehlen wir den Einsatz einer Synchronisierung. Diese erfolgt mittels Synchronisierungswelle.
Auslösebereich mit und ohne Synchronisierung.
Synchronisierungswelle mit Synchronisierungsadapter für lichte Weiten ≥ 314 mm
Einteilige Synchronisierung zum Ablängen für lichte Weiten von 265 - 313 mm
Anwendungsbeispiele
